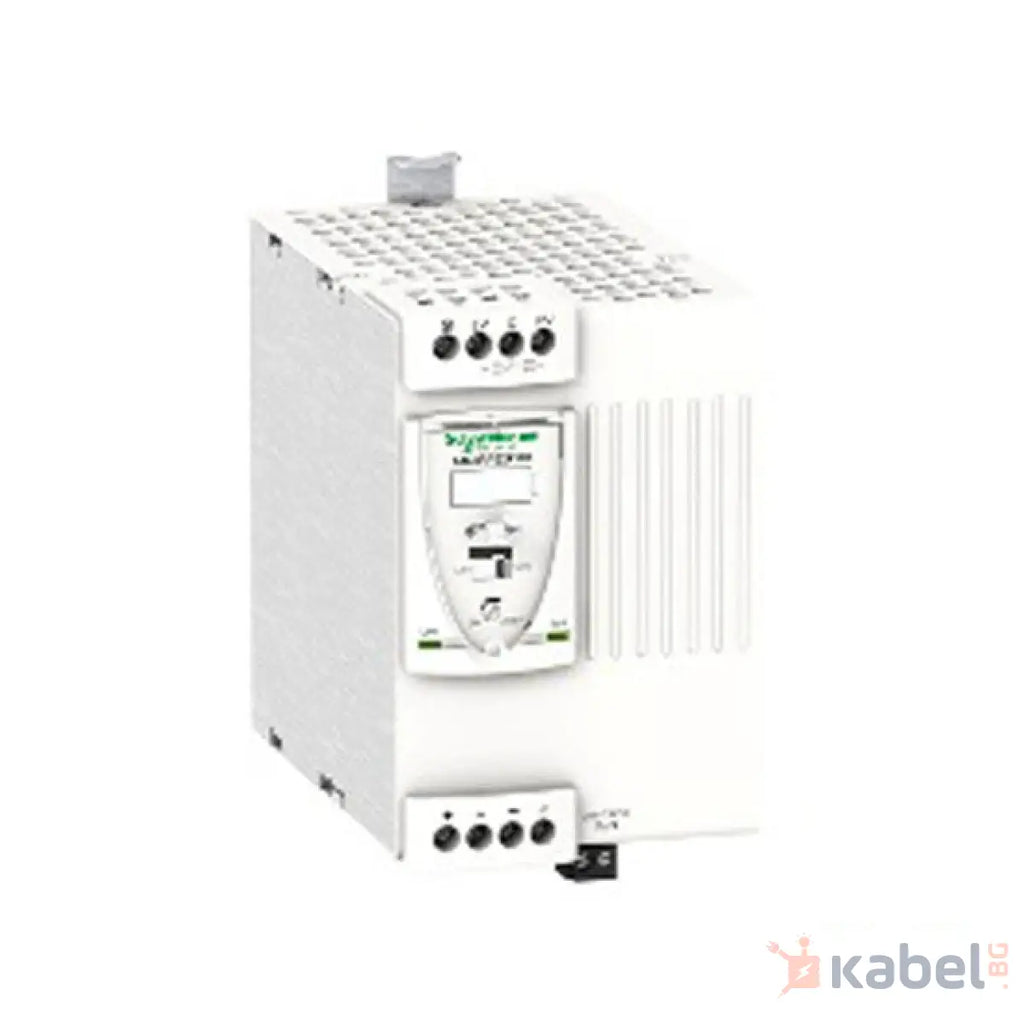

Захранване универсално 1P 24V 10A
Това захранване ABL8 с регулиран превключващ режим (SMPS) осигурява постояннотоково напрежение. Снабдено е също и с филтър за PFC (корекция на фактора на мощността). Разполага с челен диагностичен LED индикатор за моментално отстраняване на неизправности. Автоматичното нулиране позволява изчистване на краткосрочните неизправности за рестартиране на системите, без да се налага да се безпокоят дежурните инженери по поддръжката. Монтира се на DIN шина и е широко 85 мм. Теглото му е 1,000 кг. Това е електрозахранване за индустриална употреба, монтира се на шина. Съответства на стандартите UL 508 и CSA C22.2 No 60950-1. За защитата му се препоръчват термомагнитните автоматични прекъсвачи GB2CD08, GB2CD12, GV2RT07 и GV2ME07. Разполага с челен диагностичен LED индикатор за моментално отстраняване на неизправности. Монтира се на DIN шина. Осигурява енергия за вашите автоматизирани системи. Проектирани за малки машини и приложения, модулните захранвания се ценят преди всичко заради изключителната си компактност.
Основни
| Гама на продукта |
Modicon Power Supply |
| Тип продукт или компонент |
Захранване |
| тип на захранването |
Режим на регулиран превключвател |
| Nominal input voltage |
100...120 V AC Еднофазно N-L1
200...500 V AC phase to phase L1-L2 |
| Номинална мощност във W |
240 W |
| Изходно напрежение |
24 V DC |
| Мощност на изходен ток |
10 A |
| Временно допустимо токово увеличение |
1.5 x In (за 4 s) |
| антихармоничен филтър |
Нискочестотни хармонични токове |
Допълнителни устройства
| Ефективност при пълен товар |
170...550 V AC
85...132 V AC |
| Пусков ток |
30 A |
| 18 mm крачета |
0,68 at 240 V AC
0,69 at 120 V AC |
| Efficiency |
87 % |
| Output voltage adjustment |
24...28.8 V регулируем |
| Енергийно разсейване в W |
31 W |
| Предоставено оборудване |
Power factor correction filter в съответствие с IEC 61000-3-2 |
| Тип защита на изхода |
Срещу претоварване, технология за защита: manual or automatic reset
Срещу пренапрежение, технология за защита: 30...32 V, manual reset
Срещу късо съединение, технология за защита: manual or automatic reset
Against undervoltage, технология за защита: tripping if U < 21.6 V
Термална, технология за защита: Автоматичен рестарт |
| Свързване - клеморед |
Вадещи се клеми на винтове: 2 x 2.5 mm², за diagnostic relay
Винтов тип клеми: 3 x 0.5...3 x 4 mm², (AWG 22...AWG 12) за входно свързване
Винтов тип клеми: 1 x 0.5...1 x 4 мм², (AWG 22...AWG 12) за input ground connection
Винтов тип клеми: 4 x 0.5...4 x 4 mm², (AWG 22...AWG 12) за изходно свръзване
Винтов тип клеми: 1 x 0.5...1 x 4 мм², (AWG 22...AWG 12) за output ground connection |
| Статус LED |
1 LED (зелен и червен) Изходно напрежение
1 LED (зелен, червен и оранжев) output current |
| Дълбочина |
145 mm |
| Височина |
125 mm |
| Широчина |
86 mm |
| Нето тегло на продукта |
1 kg |
| свързване на изхода |
Parallel
Серия |
| Маркировка |
CE |
| Монтажна подпора |
35 x 7.5 mm симетрична DIN шина
35 x 15 mm симетрична DIN шина |
| Работно положение |
Вертикална |
| Захранване |
SELV в съответствие с IEC 60950-1
SELV в съответствие с IEC 60204-1
SELV в съответствие с IEC 60364-4-41 |
| Диелектрична якост |
3500 V с Между вход и земя
4000 V с between input and output
500 V с Между изход и земя |
