Пакетни прекъсвачи и превключватели: Всичко, което трябва да знаете

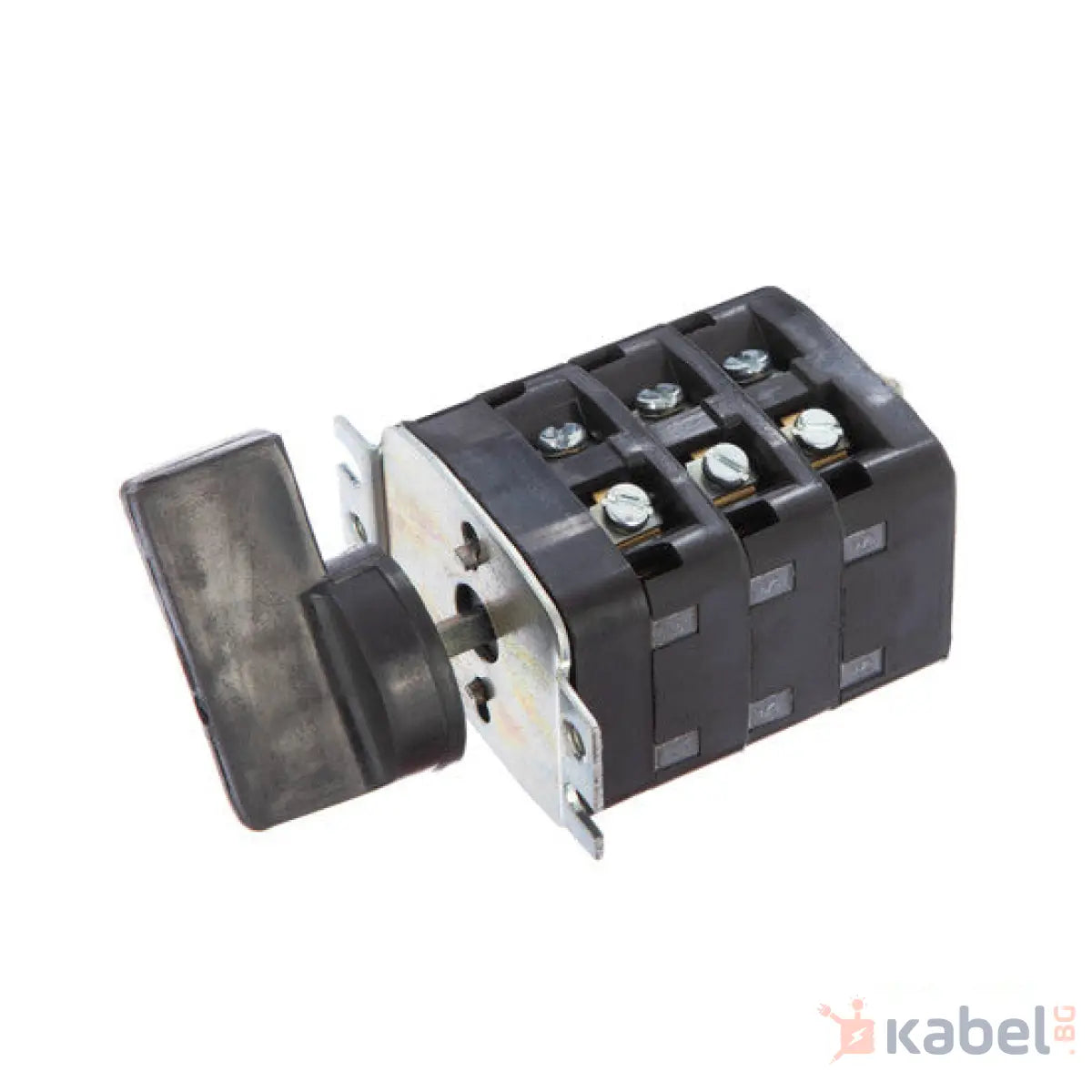

Силови превключватели

Пакетните превключватели за електрически устройства са предназначени за превключване на режима на работа на оборудване в електрически вериги. Те са важен компонент за осигуряване на правилната и безопасна работа на различни видове електрическо оборудване, устройства и машини в монофазен или трифазен ток.

Сигурност, защита, управление

Пакетните превключватели, наричани още силови превключватели, се използват в различни битови и индустриални области като промишленост, енергетика, електротехника или като част от автоматизирани процеси, поточни линии и други. За разлика от другите разновидности на електрическите ключове, пакетните превключватели са създадени да издържат на високи нива на напрежение и ток, като осигуряват надеждност и стабилност на електрическите системи. Един от най-важните аспекти на силовите превключватели е тяхната защитна функция. Те могат да предотвратят пренатоварване на електрическата мрежа и да предпазят от късо съединение. Това е от съществено значение, тъй като пренатоварването и късите съединения могат да доведат до сериозни повреди на електрическите уреди и дори до пожари.

Пакетни превключватели, секции, контакти, функционалност

Друга важна особеност на пакетните превключватели е, че те имат много по-голям брой секции от 1, 2, 3, 4, 5, 6, 7, 8, 9, 10, 11, както и изходящи контакти от 1, 2, 3, 4, 5, 6, 7, 8, 9, 10, 11, 12, 14, 16, 20 контакта и до 18 позиции, което им дава по-широк спектър на приложение и гъвкавост при изграждане на електрическите системи. Те могат да бъдат използвани както и за основни превключватели за включване и изключване на електрическите устройства и машини, така и за регулиране на тяхната мощност, ниво на работа, режими на управление в зависимост от нуждите на конкретната ситуация. Това позволява на потребителите да имат пълен контрол върху своите електрически уреди и да ги използват по начин, който отговаря на техните нужди и предпочитания. Те са важен компонент както за ежедневието, като електрически котлони, фурни, вентилатори, където могат да нагласят степента и вида на работа на електроуреда, така и като основен контролер в сложни автоматизирани системи в индустрията и производството. В зависимост от необходимостта на потребителите и приложението им, се предлагат различни по вид пакетни превключватели както на 250 VAC, така и до 1000 VAC, също така могат да управляват голям диапазон ток от 6А до 170А. Голямата възможност за комбинация на секции и контакти дава голямо предимство на пакетните превключватели и многофункционалността им в електротехниката, електрониката, автомобилната индустрия и други области.

Какви са пакетните превключватели, предлагани от Kabel.bg

• Пакетен електрически превключвател, B25-1EU584, 18 позиции, 20 контакта, 11 секции, 16А
• Пакетен електрически прекъсвач (ПЕП), 100А, 250VAC, 1 секция, 1 контакт, 2 позиции, Metop
• Пакетен електрически прекъсвач (ПЕП), 100А, 380VAC, 3 секции, 3 контакта, 2 позиции, Metop
• Пакетен електрически прекъсвач 1186Т/433, 220/380VAC, 60A, 3 позиции, 7 секции, 10 контакта
• Пакетен прекъсвач, LW26-20/6, TR-ST-RS-0-RN-SN-TN, 20A, 6 контакта, 7 позиции
• Пакетен електрически прекъсвач (ПЕП) LW26-GS-25/Q.2 M1GS 1-0, 220/380VAC, 25A, 4 контакта, контрол на достъп
• Пакетен превключвател ПП3 TM, 16 A (25 A), 380 VAC (220 VAC), четирипозиционен (0-I-II-III), 6 секции, с врътка бакелит

От какъв материал да изберем пакетен прекъсвач и превключвател?

• Бакелит
• Метал
• Метал/пластмаса
• Пластмаса
• Термопластмаса

Какво представляват пакетните превключватели?

Пакетните превключватели са предназначени за ръчна комутация на електрически вериги, включване и изключване на монофазни и трифазни двигатели, трансформатори и други сходни устройства с малка мощност. Използват се в системи ниско напрежение - до 500V AC (50-60Hz) или 220V DC. Главните приложения, които намират, са в изработка на панели и конзоли, за пряко управление на стандартни машини, за контрол над различни промишлени процеси в сферата на горивната, хранителната, дървопреработвателната и металодобиващата индустрии.

Какви видове пакетни превключватели съществуват?

• Според функционалността:

  • С два позиции (включено и изключено)
  • Реверсивни
  • Стъпкови (от две до четири позиции)
  • Разединителни (наричани още ум шалтер, с три позиции за избор между два източника)

• Според типа инсталация:

  • За постоянен ток (DC)
  • За променлив ток (AC)

• Спрямо номиналния ток:

  • На 250 VAC, до 1000 VAC
  • От 6А до 170А

• Броя полюси:

  • 1, 2, 3, 4, 5, 6, 7, 8, 9, 10, 11

• Контрол на типа устройства:

  • Амперметри
  • Волтметри
  • Мотори звезда-триъгълник и други

Основни предимства на пакетните превключватели

• Лесни за употреба
• Достъпни са на сравнително ниска цена
• Компактен размер
• Не изискват специална поддръжка
• Висока степен на защита IP
• Могат да се монтират на панел или в самия корпус
• Налични с широка гама от контакти (нормално затворени и отворени)
• Дълъг електрически и механичен живот

Недостатъци на пакетните превключватели

• Липса на защита срещу термични и магнитни токове
• Липса на контрол от дистанция

Препоръки за монтаж и приложение

Монтаж

Пакетните прекъсвачи и превключватели се монтират лесно на панели или в корпуса на електрическите устройства. За правилен монтаж е необходимо да се спазват указанията на производителя и да се осигури надеждно закрепване с помощта на винтове.

Какво означават символите на различни начини на превключване

0-1

Този символ представлява двупозиционен превключвател, който има две състояния:

• 0: Изключено
• 1: Включено

0-1-2

Този символ представлява трипозиционен превключвател, който има три състояния:

• 0: Изключено
• 1: Първо състояние или режим
• 2: Второ състояние или режим

0-1-2-3

Този символ представлява четирипозиционен превключвател с четири състояния:

• 0: Изключено
• 1: Първо състояние или режим
• 2: Второ състояние или режим
• 3: Трето състояние или режим

0-1-2-3-4

Този символ представлява петпозиционен превключвател с пет състояния:

• 0: Изключено
• 1: Първо състояние или режим
• 2: Второ състояние или режим
• 3: Трето състояние или режим
• 4: Четвърто състояние или режим

0-1-2-3-4-5

Този символ представлява шестпозиционен превключвател с шест състояния:

• 0: Изключено
• 1: Първо състояние или режим
• 2: Второ състояние или режим
• 3: Трето състояние или режим
• 4: Четвърто състояние или режим
• 5: Пето състояние или режим

0-1-2-3-4-5-6

Този символ представлява седемпозиционен превключвател със седем състояния:

• 0: Изключено
• 1: Първо състояние или режим
• 2: Второ състояние или режим
• 3: Трето състояние или режим
• 4: Четвърто състояние или режим
• 5: Пето състояние или режим
• 6: Шесто състояние или режим

0-L1N-L2N-L3N

Този символ представлява превключвател с четири позиции:

• 0: Изключено
• L1N: Първа фаза с неутрал
• L2N: Втора фаза с неутрал
• L3N: Трета фаза с неутрал

0-R-S-T

Този символ представлява трифазен превключвател с четири позиции:

• 0: Изключено
• R: Първа фаза
• S: Втора фаза
• T: Трета фаза

0-Y-▲

Този символ представлява превключвател със специални обозначения за конкретни състояния или режими:

• 0: Изключено
• Y: Първо състояние или режим
• ▲: Второ състояние или режим

HAND-0-AUTO

Този символ представлява превключвател с три позиции за режим на работа:

• HAND: Ръчен режим
• 0: Изключено
• AUTO: Автоматичен режим

I-0-I

Този символ представлява двупозиционен превключвател с две състояния:

• I: Включено
• 0: Изключено
• I: Включено (второ включено положение, може да е различно от първото)

I-2

Този символ представлява превключвател с две състояния:

• I: Включено
• 2: Второ състояние или режим

L-0-P

Този символ представлява превключвател с три позиции:

• L: Състояние или режим L
• 0: Изключено
• P: Състояние или режим P

L3L1-L2L3-L1L2-0-L1N-L2N-L3N

Този символ представлява превключвател с множество състояния за различни комбинации на фазите и неутрала:

• L3L1: Трета фаза и първа фаза
• L2L3: Втора фаза и трета фаза
• L1L2: Първа фаза и втора фаза
• 0: Изключено
• L1N: Първа фаза с неутрал
• L2N: Втора фаза с неутрал
• L3N: Трета фаза с неутрал

OFF-L1-L2-L3

Този символ представлява трифазен превключвател с четири позиции:

• OFF: Изключено
• L1: Първа фаза
• L2: Втора фаза
• L3: Трета фаза

OFF-L1-L2-L3-N

Този символ представлява трифазен превключвател с неутрал:

• OFF: Изключено
• L1: Първа фаза
• L2: Втора фаза
• L3: Трета фаза
• N: Неутрал

OFF-L1N-L2N-L3N-L1L2-L2L3-L3L1

Този символ представлява трифазен превключвател с множество комбинации на фазите и неутрала:

• OFF: Изключено
• L1N: Първа фаза с неутрал
• L2N: Втора фаза с неутрал
• L3N: Трета фаза с неутрал
• L1L2: Първа и втора фаза
• L2L3: Втора и трета фаза
• L3L1: Трета и първа фаза

OFF-ON

Този символ представлява двупозиционен превключвател:

• OFF: Изключено
• ON: Включено

TR-ST-RS-0-R0-S0-T0

Този символ представлява превключвател с различни състояния за управление на фазите:

• TR: Трета фаза
• ST: Втора фаза
• RS: Първа фаза
• 0: Изключено
• R0: Първа фаза и изключено
• S0: Втора фаза и изключено
• T0: Трета фаза и изключено

TR-ST-RS-0-RN-SN-TN

Този символ представлява превключвател с различни състояния за управление на фазите и неутрала:

• TR: Трета фаза
• ST: Втора фаза
• RS: Първа фаза
• 0: Изключено
• RN: Първа фаза с неутрал
• SN: Втора фаза с неутрал
• TN: Трета фаза с неутрал

1-0-2

Този символ представлява трипозиционен превключвател с три състояния:

• 1: Първо състояние или режим
• 0: Изключено
• 2: Второ състояние или режим

1-2-3-4

Този символ представлява четирипозиционен превключвател:

• 1: Първо състояние или режим
• 2: Второ състояние или режим
• 3: Трето състояние или режим
• 4: Четвърто състояние или режим

1~18

Този символ представлява превключвател с осемнадесет позиции, всяка от които може да има различно състояние или режим.

2-0-1

Този символ представлява трипозиционен превключвател с три състояния:

• 2: Второ състояние или режим
• 0: Изключено
• 1: Първо състояние или режим

2-0-1-0-1-0-2

Този символ представлява многостепенен превключвател с няколко състояния:

• 2: Второ състояние или режим
• 0: Изключено
• 1: Първо състояние или режим
• 0: Изключено
• 1: Първо състояние или режим
• 0: Изключено
• 2: Второ състояние или режим

2-1-0-1-2

Този символ представлява петпозиционен превключвател с пет състояния:

• • 2: Второ състояние или режим
  • 1: Първо състояние или режим
  • 0: Изключено
  • 1: Първо състояние или режим
  • 2: Второ състояние или режим

Приложения

Пакетните превключватели намират широко приложение както в битови, така и в индустриални условия. Те се използват за управление на електрически котлони, фурни, вентилатори, както и в сложни автоматизирани системи в производството. В индустриалните условия те са незаменими за управление на машини и оборудване, които изискват надеждна и стабилна работа при високи нива на ток и напрежение.
