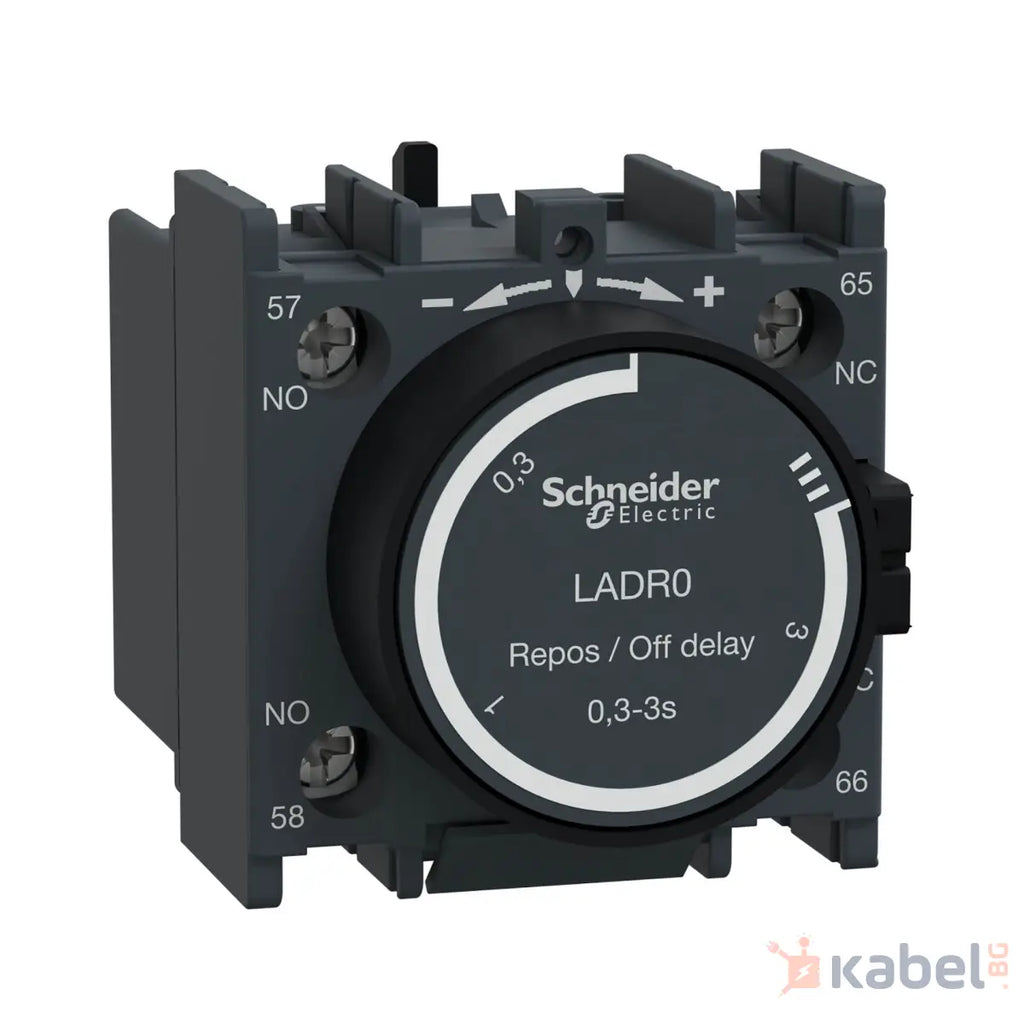

Спомагателен контактен блок за закъснение при включване
Основни
Обхват
TeSys TeSys Deca
Наименование на продукта
TeSys Deca
Тип продукт или компонент
Time delay auxiliary contact block
Съвместимост на гамата
TeSys Deca CAD TeSys Deca LC1D TeSys F LC1F TeSys F CR1F
Място на монтаж
Преден панел
Контакти
1 NO + 1 NC
Contacts operation
Time delay
Тип брояч
Off delay
Обхват на времево забавяне
0.3...3 сек
[Ue] номинално работно напрежение
690 V AC 25...400 Hz
Номинален работен ток
6 A at 120 V AC-15 1,04 A at 690 V AC-15 0,55 A at 125 V DC-13 0,1 A at 600 V DC-13
[Ue] Изолационно напрежение
690 V в съответствие с IEC 60947-5-1 600 V в съответствие с UL 60947-5-1 600 V в съответствие с CSA C22.2 No 60947-5-1
Номинален термичен ток
10 A (at 60 °C)
Стандарти
EN/IEC 60947-5-1 UL 60947-5-1 CSA C22.2 No 60947-5-1 GB/T 14048.5 EN 50012
Продуктови сертификати
IECEE CB Scheme UL CSA CCC EAC UKCA
Допълнителни устройства
Номинален действащ ток на претоварване
140 A AC conforming to IEC 60947-5-1 250 A DC conforming to IEC 60947-5-1
Допустим рейтинг за кратко време
100 A 60 °C 1 s 120 A 60 °C 500 ms 140 A 60 °C 100 ms
Тип защита
Предпазител gG 10 A
Механична издръжливост
5 Mcycles
Минимален ток за превключване
5 mA
Минимално напрежение при превключване
17 V
Време без припокриване
1,5 ms При изключване на захранването без припокриване между NC и NO контакт 1,5 ms При захранване без припокриване между NC и NO контакт
Съпротивление на изолацията
> 10 MOhm
Свързване - клеморед
Самозатягащи се клеми 1кабел(и)1…2,5 mm²гъвкав с накрайник на кабела Самозатягащи се клеми 1кабел(и)1…2,5 mm²гъвкав без накрайник на кабела Самозатягащи се клеми 2кабел(и)1…2,5 mm²гъвкав с накрайник на кабела Самозатягащи се клеми 2кабел(и)1…2,5 mm²гъвкав без накрайник на кабела Самозатягащи се клеми 1кабел(и)1…2,5 mm²твърд Самозатягащи се клеми 2кабел(и)1…2,5 mm²твърд Самозатягащи се клеми
Затягащ момент
1,7 N.m - с отверткаПлосък Ø 6 mm 1,7 N.m - с отверткаPhilips No 2 1,7 N.m - с отверткаpozidriv No 2
