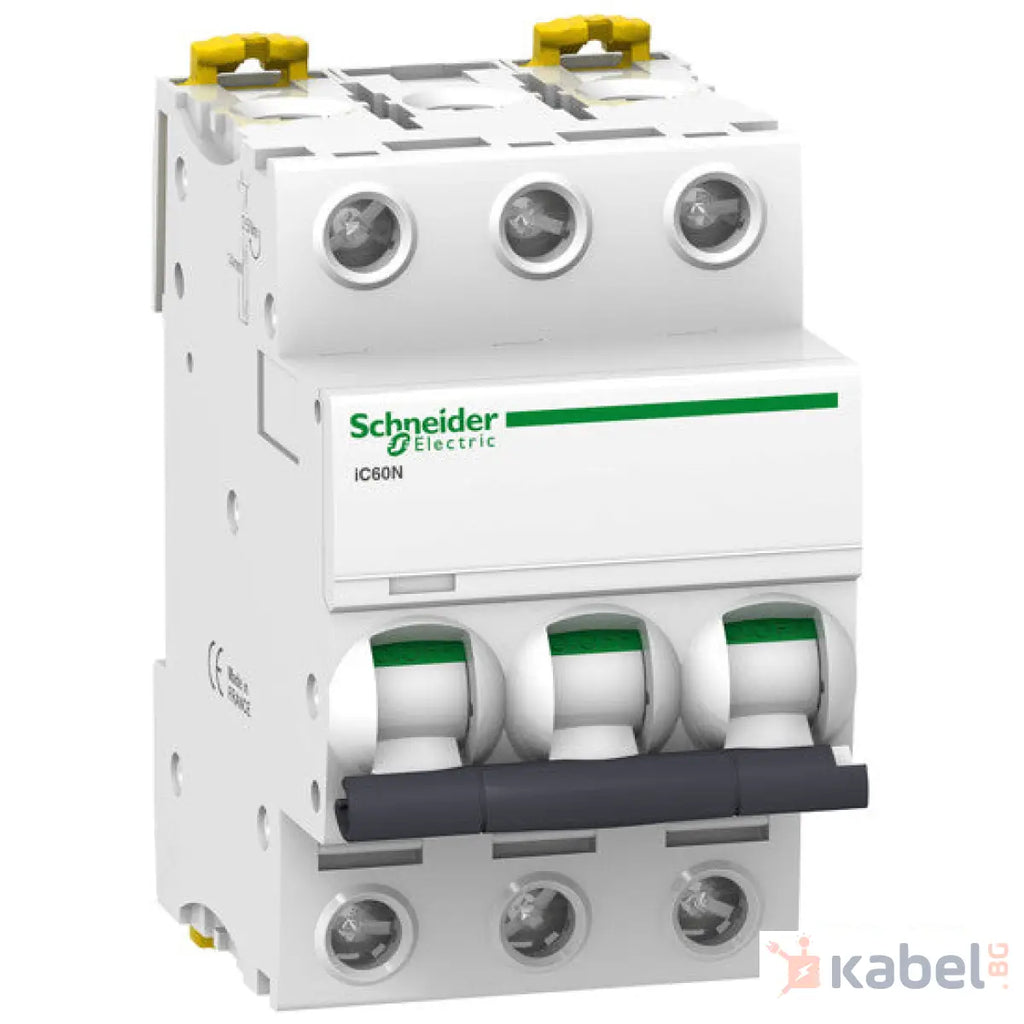

Моторен прекъсвач 25А 3P B 15kA Шнайдер IC60N Предпазител Schneider
Движи мишката върху снимката и приближи
/
Описание
Миниатюрен автоматичен прекъсвач - 3P - 25A - крива B
Основни
Приложение на устройството
Дистрибуция
Обхват
Acti 9
Наименование на продукта
Acti9 iC60
Тип продукт или компонент
Миниатюрен прекъсвач
Съкратено наименование на устройството
IC60N
Брой полюси
3P
Брой защитени полюси
3
[In] номинален ток
25 A
тип на мрежата
DC AC
Техлнология изкючвателно устройство
Термо-магнитен
Крива
B
Изключвателна способност
6000 A Icn при 400 V AC 50/60 Hz в съответствие с EN/IEC 60898-1 36 kA Icu при 12...60 V AC 50/60 Hz в съответствие с EN/IEC 60947-2 10 kA Icu при 380...415 V AC 50/60 Hz в съответствие с EN/IEC 60947-2 20 kA Icu при 220...240 V AC 50/60 Hz в съответствие с EN/IEC 60947-2 6 kA Icu при 440 V AC 50/60 Hz в съответствие с EN/IEC 60947-2 36 kA Icu при 100...133 V AC 50/60 Hz в съответствие с EN/IEC 60947-2 10 kA Icu при <= 180 V DC в съответствие с EN/IEC 60947-2
Категория за оползотворяване
Категория А в съответствие с EN 60947-2 Категория А в съответствие с IEC 60947-2
Възможност за изолация
Да в съответствие с EN 60898-1 Да в съответствие с EN 60947-2 Да в съответствие с IEC 60898-1 Да в съответствие с IEC 60947-2
Стандарти
EN 60898-1 IEC 60947-2 EN 60947-2 IEC 60898-1
Допълнителни устройства
Честота на мрежата
50/60 Hz
Магнитно изключване
4 x In +/- 20 %
Работна изключвателна възможност
15 kA 75 % в съответствие с EN 60947-2 - 220...240 V AC 50/60 Hz 7,5 kA 75 % в съответствие с EN 60947-2 - 380...415 V AC 50/60 Hz 4,5 kA 75 % в съответствие с EN 60947-2 - 440 V AC 50/60 Hz 15 kA 75 % в съответствие с IEC 60947-2 - 220...240 V AC 50/60 Hz 7,5 kA 75 % в съответствие с IEC 60947-2 - 380...415 V AC 50/60 Hz 4,5 kA 75 % в съответствие с IEC 60947-2 - 440 V AC 50/60 Hz 27 kA 75 % в съответствие с IEC 60947-2 - 12...133 V AC 50/60 Hz 27 kA 75 % в съответствие с EN 60947-2 - 12...133 V AC 50/60 Hz 6000 A 100 % в съответствие с EN 60898-1 - 400 V AC 50/60 Hz 6000 A 100 % в съответствие с IEC 60898-1 - 400 V AC 50/60 Hz 10 kA 100 % в съответствие с IEC 60947-2 - 125...180 V DC 10 kA 100 % в съответствие с EN 60947-2 - 125...180 V DC
Ограничителен клас
3 в съответствие с EN 60898-1 3 в съответствие с IEC 60898-1
[Ue] Номинално изолационно напрежение
500 V AC 50/60 Hz в съответствие с EN 60947-2 500 V AC 50/60 Hz в съответствие с IEC 60947-2
[Uimp] Устойчивост на импулсно напрежение
6 kV в съответствие с EN 60947-2 6 kV в съответствие с IEC 60947-2
Индикатор за позиция на контакта
Да
Тип управление
Щифт
Локална сигнализация
Индикатор за изключване
Тип Монтаж
Фиксиран
Монтажна подпора
DIN шина
Разпределителен блок
Отгоре или отдолу: Да
9 мм стъпки
6
Височина
85 mm
Широчина
54 mm
Дълбочина
78,5 mm
Нето тегло на продукта
0,375 kg
Цвят
Бял
Механична издръжливост
20000 cycles
Електрическа устойчивост
10000 cycles
Свързване - клеморед
Single terminal (Отгоре или отдолу) 1…25 mm² твърд Single terminal (Отгоре или отдолу) 1…16 mm² гъвкав
Захват на проводника
14 mm за Отгоре или отдолуВръзка
Затягащ момент
2 N.m Отгоре или отдолу
Защита от земна утечка
Отделен блок
Околна среда
Степен на защита IP
IP20 в съответствие с IEC 60529 IP20 в съответствие с EN 60529
Ниво на замърсяване
3 в съответствие с EN 60947-2 3 в съответствие с IEC 60947-2
