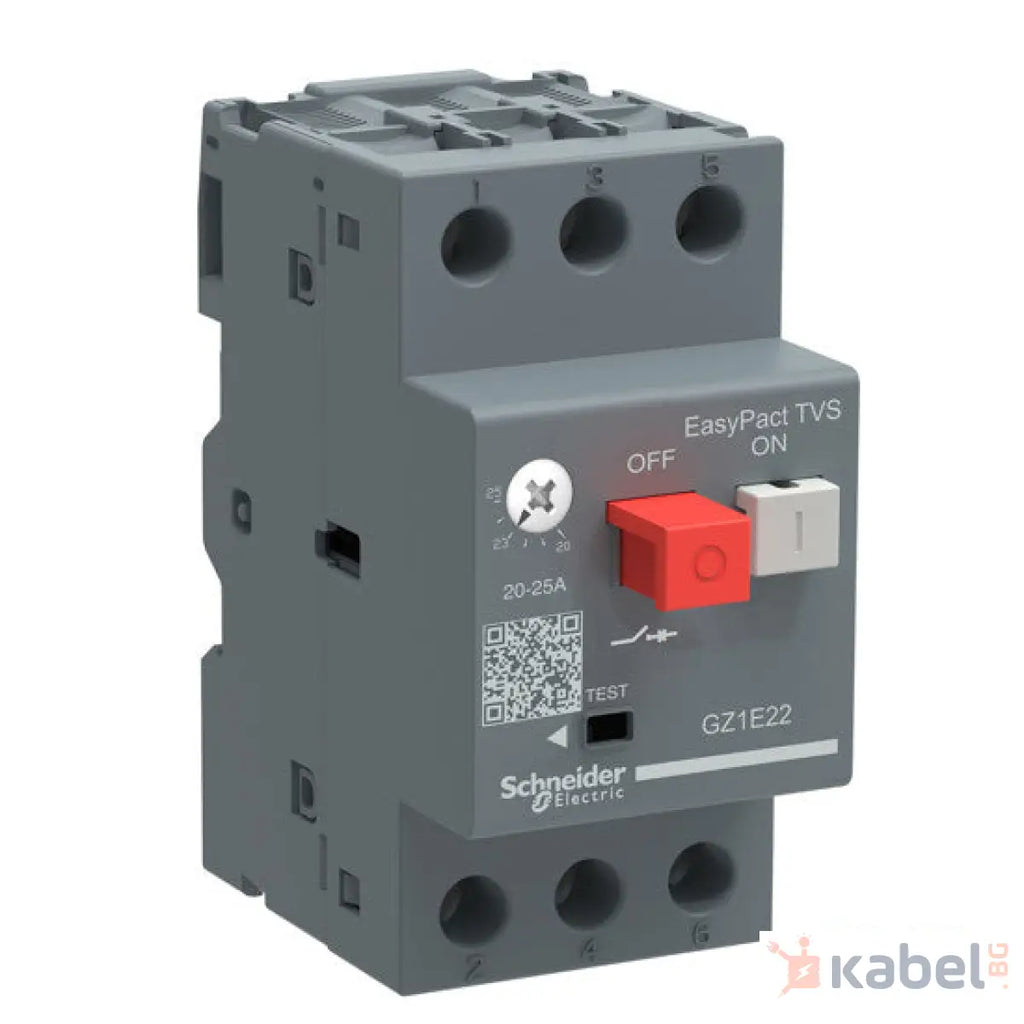

GZ1 E са 3 полюни 3d термомагнитни прекъсвачи, специално проектирани за управление и защита на двигатели, отговарящи на стандартите IEC 60947-2 и IEC 60947-4-1. Задаването на обхват за термални прекъсвания е 20-25A с термомагнитен изключвател. Осигурява IP 41 в шкаф GV2 MC01 и IP 55 в шкаф GV2 MC02. Осигурява стандартна надеждност и издръжливост с 0.1 М цикъла електрическа/механична издръжливост. Тези автоматични прекъсвачи са проектирани за свързване чрез винтови клеми. Предлага се в целия свят, той е сертифициран по различни стандарти (IEC, UL, CSA, CCC, EAC, Marine) и Green Premium (RoHs/Reach).
Основни
Обхват
Easy TeSys
Гама на продукта
Easy TeSys Power
Тип продукт или компонент
Прекъсвач
Съкратено наименование на устройството
GZ1E
Приложение на устройството
Мотор
Техлнология изкючвателно устройство
Термо-магнитен
Възможност за изолация
Да в съответствие с IEC 60947-1 Appendix 7.1.6
Цвят
Сив (RAL 7011)
Допълнителни устройства
Брой полюси
3P
тип на мрежата
AC
Категория за оползотворяване
AC-3
Честотна мрежа
50/60 Hz в съответствие с IEC 60947-2
Тип Монтаж
С винтове С щипки
Монтажна подпора
Шина
Позиция за монтаж
Всяка позиция
Моторна мощност в kW
5,5 kW при 230 V AC 50/60 Hz 11 kW при 440 V AC 50/60 Hz 11 kW при 400 V AC 50/60 Hz 15 kW при 500 V AC 50/60 Hz 22 kW при 690 V AC 50/60 Hz
Изключвателна способност
Icu: 2 kA при 690 V AC 50/60 Hz в съответствие с IEC 60947-2 Icu: 10 kA при 400/415 V AC 50/60 Hz в съответствие с IEC 60947-2 Icu: 30 kA при 230/240 V AC 50/60 Hz в съответствие с IEC 60947-2 Icu: 5 kA при 440 V AC 50/60 Hz в съответствие с IEC 60947-2 Icu: 3 kA при 500 V AC 50/60 Hz в съответствие с IEC 60947-2
Работна изключвателна възможност при късо съединение
100 % при 230/240 V AC 50/60 Hz в съответствие с IEC 60947-2 75 % при 690 V AC 50/60 Hz в съответствие с IEC 60947-2 50 % при 440 V AC 50/60 Hz в съответствие с IEC 60947-2 75 % при 500 V AC 50/60 Hz в съответствие с IEC 60947-2 40 % при 400/415 V AC 50/60 Hz в съответствие с IEC 60947-2
Тип управление
Бутон
Регулируема термална защита
20…25 A
Магнитен ток на задействане
327 A
[Ue] номинално работно напрежение
690 V AC 50/60 Hz в съответствие с IEC 60947-2
[Ue] Изолационно напрежение
690 V AC 50/60 Hz в съответствие с IEC 60947-2
[Uimp] Устойчивост на импулсно напрежение
6 kVв съответствие сIEC 60947-2
Енергийно разсейване
2.5 W (На полюс)
Механична издръжливост
100000 cycles
Електрическа устойчивост
100000 cycles за AC-3
максимален [Ie] номинален работен ток
25 cyc/h
Свързване - клеморед
Самозатягащи се клеми 2 1…6 mm² - cable stiffness: Твърд Самозатягащи се клеми 2 1,5…6 mm² - cable stiffness: гъвкав Без кабелен накрайник Самозатягащи се клеми 2 1…4 mm² - cable stiffness: гъвкав С кабелен накрайник
