Обхват | TeSys Deca |
---|---|

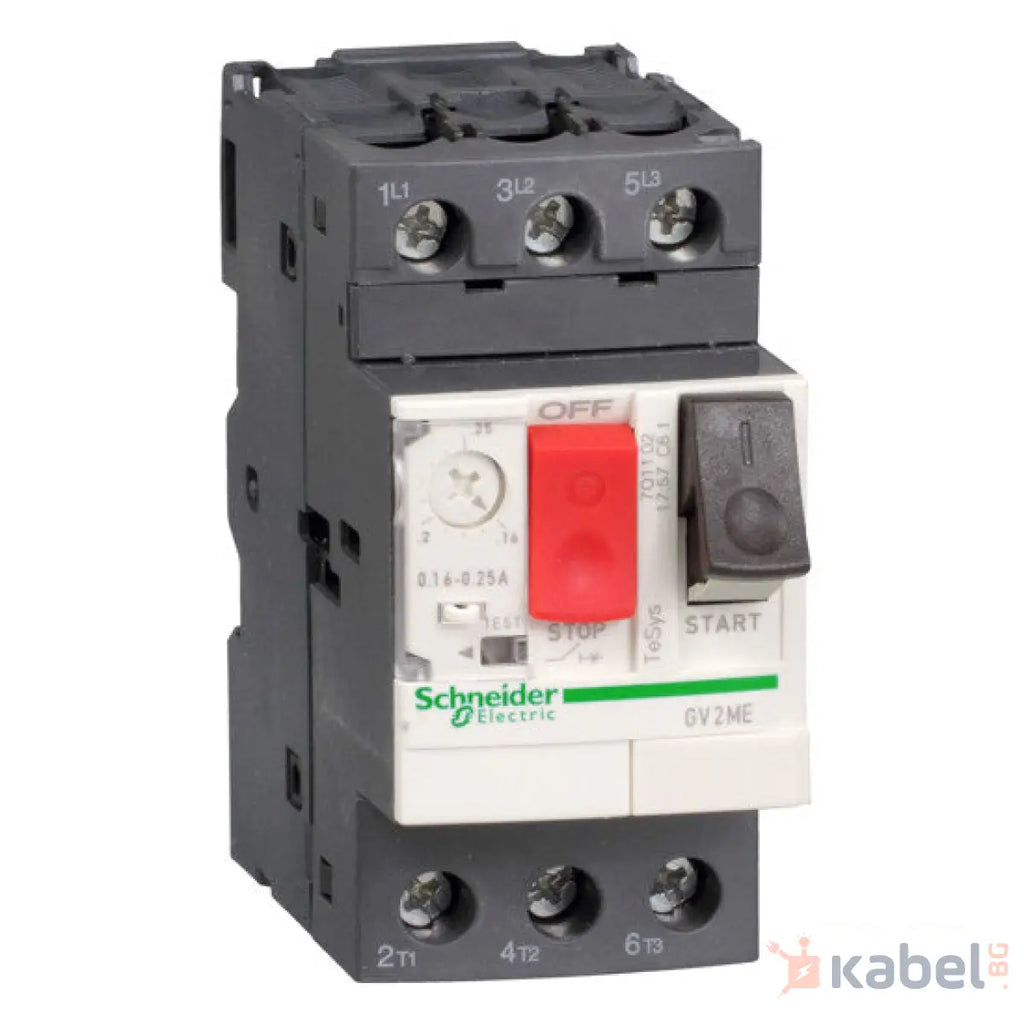

Наименование на продукта | TeSys GV2 TeSys Deca |
Тип продукт или компонент | Motor circuit breaker |
Съкратено наименование на устройството | GV2ME |
Приложение на устройството | Motor protection |
Техлнология изкючвателно устройство | Термо-магнитен |
Брой полюси | 3P |
---|---|
тип на мрежата | AC |
Категория за оползотворяване | Категория А в съответствие с IEC 60947-2 AC-3 в съответствие с IEC 60947-4-1 AC-3e в съответствие с IEC 60947-4-1 |
Честотна мрежа | 50 Hz |
Начин на монтаж | 35 mm симетрични DIN шина: монтаж Панел: Завити (с адапторна плоча) |
Моторна мощност в kW | 7,5 kW при 400/415 V AC 50 Hz 9 kW при 500 V AC 50 Hz 15 kW при 690 V AC 50 Hz |
Изключвателна способност | 100 kA Icu при 230/240 V AC 50 Hz в съответствие с IEC 60947-2 15 kA Icu при 400/415 V AC 50 Hz в съответствие с IEC 60947-2 8 kA Icu при 440 V AC 50 Hz в съответствие с IEC 60947-2 6 kA Icu при 500 V AC 50 Hz в съответствие с IEC 60947-2 3 kA Icu при 690 V AC 50 Hz в съответствие с IEC 60947-2 |
Работна изключвателна възможност при късо съединение | 100 % при 230/240 V AC 50 Hz в съответствие с IEC 60947-2 50 % при 400/415 V AC 50 Hz в съответствие с IEC 60947-2 50 % при 440 V AC 50 Hz в съответствие с IEC 60947-2 75 % при 500 V AC 50 Hz в съответствие с IEC 60947-2 75 % при 690 V AC 50 Hz в съответствие с IEC 60947-2 |
Тип управление | Бутон |
[In] номинален ток | 18 A |
Регулируема термална защита | 13…18 A в съответствие с IEC 60947-4-1 |
Магнитен ток на задействане | 223 A |
Номинален термичен ток | 18 A съответстващ на IEC 60947-4-1 |
[Ue] номинално работно напрежение | 690 V AC 50 Hz в съответствие с IEC 60947-2 |
[Ue] Изолационно напрежение | 690 V AC 50/60 Hz в съответствие с IEC 60947-2 |
[Uimp] Устойчивост на импулсно напрежение | 6 kVв съответствие сIEC 60947-2 |
Детекция при отпадане на фаза | Да в съответствие с IEC 60947-4-1 |
Възможност за изолация | Да в съответствие с IEC 60947-1 |
Топлинно отделяне на полюса | 2,5 W |
Механична издръжливост | 100000 cycles |
Електрическа устойчивост | 100000 cycles за AC-3 при 415 V In 100000 cycles за AC-3e при 415 V In |
Номинална отговорност | Продължителен в съответствие с IEC 60947-4-1 |
Затягащ момент | 1,7 N.m Самозатягащи се клеми |
Широчина | 45 mm |
Височина | 89 mm |
Дълбочина | 78,5 mm |
Нето тегло на продукта | 0,26 kg |
