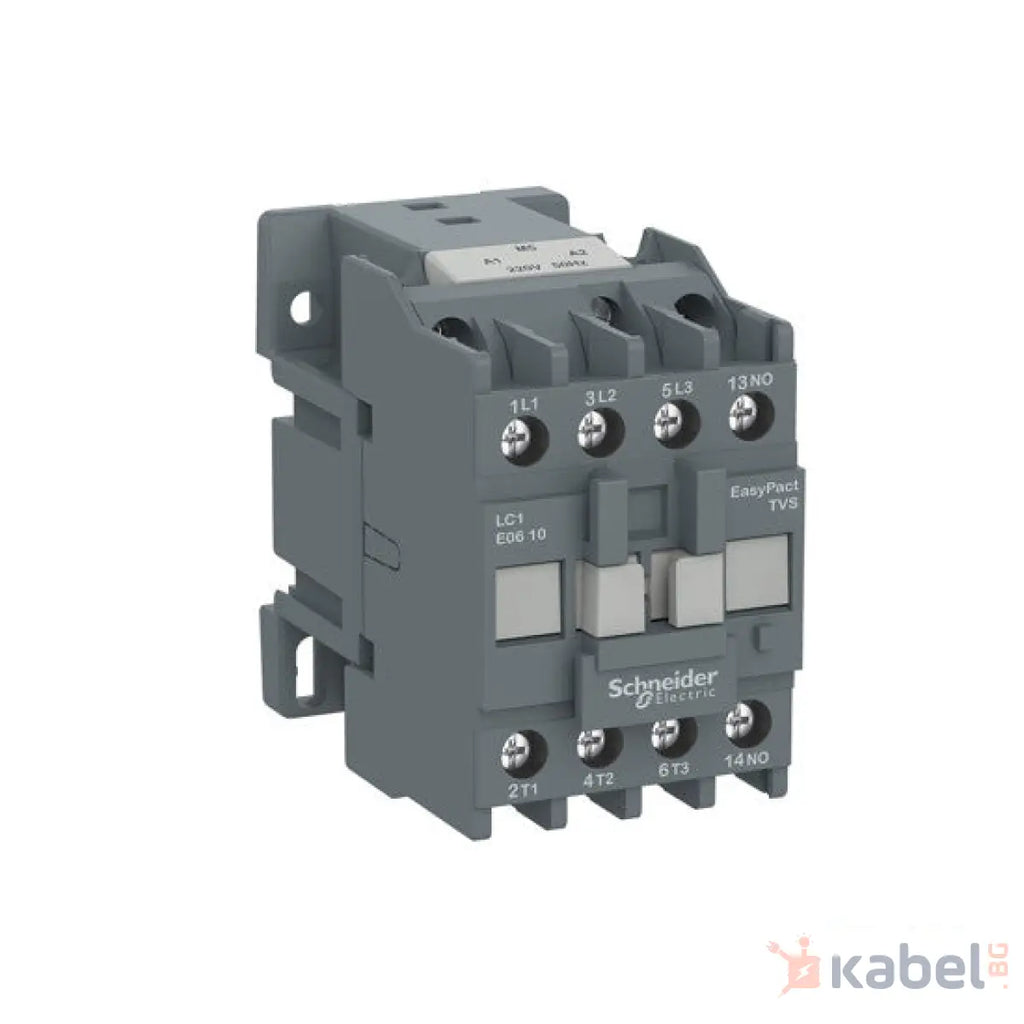

КОНТАКТОР 9A LC1E0910M5

Name: КОНТАКТОР 9A LC1E0910M5
Brand: Schneider Electric
SKU: AKAB07017L
Price: 29.73 BGN
Availability: InStock

Schneider ElectricКод:AKAB07017L

Дай отзив

Цена:

29.73 лв

Наличност:

Налично на склад

Брой:

Сподели този продукт:

EasyPact TVS контактор 3P(3 NO) - AC-3 - <= 440 V 9A - 220 V AC бобина

EasyPact TVS контактор 3 полюса за приложения с двигател до 9A 4kW@440V. Осигурява 220 V 50 Hz AC бобина, 1 NO вграден спомагателен контакт, захранване и управляващи връзки чрез винтови клеми. ширина 45mm за стандартни работни скорости до 1800 цикъла на час. Осигурява стандартна надеждност и издръжливост с 1.4 М цикъла електрическа издръжливост AC-3 и 10 М цикъла механична издръжливост. Може да покрие работна температура от -5°C до 55°C и да бъде монтиран на DIN шина, без намаляване до 3000m надморска височина. Сертифициран за множество стандарти (IEC, CCC, EAC) и съответстващ на Green Premium (RoHs/Reach).

Основни
Обхват	Easy TeSys
Гама на продукта	Easy TeSys Control
Тип продукт или компонент	Контактор
Съкратено наименование на устройството	LC1E
Приложение на контактора	Резистивен товар Моторен контрол
Категория за оползотворяване	AC-3 AC-1
Брой полюси	3P
[Ue] номинално работно напрежение	Електрическа верига: <= 690 V AC 50/60 Hz
Номинален работен ток	9 A (at <55 °C) at <= 440 V AC AC-3 for Електрическа верига 25 A (at <55 °C) at <= 440 V AC AC-1 for Електрическа верига
[Uc] control circuit voltage	220 V AC 50 Hz

Допълнителни устройства
Моторна мощност в kW	2,2 kW at 220...230 V AC 50/60 Hz (AC-3) 4 kW at 380...400 V AC 50/60 Hz (AC-3) 4 kW at 415 V AC 50/60 Hz (AC-3) 4 kW at 440 V AC 50/60 Hz (AC-3) 5,5 kW at 500 V AC 50/60 Hz (AC-3) 5,5 kW at 660...690 V AC 50/60 Hz (AC-3)
Контакти	3 NO
Номинален термичен ток	25 A (at 55 °C) for Електрическа верига
Номинален действащ ток на претоварване	90 A at 440 V AC for Електрическа верига conforming to IEC 60947-4-1
Номинална изключвателна способност	72 A at 440 V for Електрическа верига conforming to IEC 60947
Устойчивост на ток на късо съединение	105 A 40 °C - 10 s for Електрическа верига 61 A 40 °C - 60 s for Електрическа верига 30 A 40 °C - 600 s for Електрическа верига
Номинален параметър на предпазителя	10 A gG at <= 690 V coordination Тип 1 for Контролна верига conforming to IEC 60947-5-1 20 A gG at <= 690 V coordination Тип 1 for Електрическа верига
Средна стойност на импеданса	2,5 mOhm - Ith 25 A 50 Hz for Електрическа верига
Топлинно отделяне на полюса	0,2 W AC-3 1,6 W AC-1
[Ue] Изолационно напрежение	690 V в съответствие с IEC 60947-4-1
Категория на защита	III
Ниво на замърсяване	3
[Uimp] Устойчивост на импулсно напрежение	6 kV Бобина без връзка към електрическата мрежа в съответствие с IEC 60947
Механична издръжливост	10000000 cycles
Електрическа устойчивост	1400000 cycles AC-3 150000 cycles AC-1
Тип управляващо напрежение	AC при 50 Hz
Граници на управляващото напрежение на бобината	0.85...1.1 Uc -5…55 °C оперативен 50 Hz+C81:C98 0.3...0.6 Uc -5…55 °C Отпадане 50 Hz+C81:C98
Пускова мощност в VA	95 VA 50 Hz cos phi 0,75 (at 20 °C) 95 VA 60 Hz cos phi 0,75 (at 20 °C)
Консумация на електроенергия в състояние "ho	8,3 VA 50 Hz cos phi 0,3 (at 20 °C) 8,5 VA 60 Hz cos phi 0,3 (at 20 °C)
Топлинно разпръскване	2…3 W for Контролна верига
Работно време	12...22 ms При затваряне 4...19 ms При отваряне
Работен обхват	1800 cyc/h 60 °C
Свързване - клеморед	Електрическа верига: Самозатягащи се клеми 1 1…4 mm² - cable stiffness: гъвкав С кабелен накрайник Електрическа верига: Самозатягащи се клеми 2 1…2,5 mm² - cable stiffness: гъвкав С кабелен накрайник Електрическа верига: Самозатягащи се клеми 1 1…4 mm² - cable stiffness: Твърд Без кабелен накрайник Електрическа верига: Самозатягащи се клеми 2 1…4 mm² - cable stiffness: Твърд Без кабелен накрайник Контролна верига: Самозатягащи се клеми 1 1…4 mm² - cable stiffness: гъвкав Без кабелен накрайник Контролна верига: Самозатягащи се клеми 2 1…4 mm² - cable stiffness: гъвкав Без кабелен накрайник Контролна верига: Самозатягащи се клеми 1 1…4 mm² - cable stiffness: гъвкав С кабелен накрайник Контролна верига: Самозатягащи се клеми 2 1…2,5 mm² - cable stiffness: гъвкав С кабелен накрайник Контролна верига: Самозатягащи се клеми 1 1…4 mm² - cable stiffness: Твърд Без кабелен накрайник Контролна верига: Самозатягащи се клеми 2 1…4 mm² - cable stiffness: Твърд Без кабелен накрайник
Затягащ момент	Електрическа верига: 1,2 N.m Контролна верига: 1,2 N.m
Спомагателни контакти	1 NO
Минимално напрежение при превключване	17 V for Контролна верига
Минимален ток за превключване	5 mA for Контролна верига
Съпротивление на изолацията	> 10 MOhm for Контролна верига
Време без припокриване	1,5 ms При захранване guaranteed between NC and NO contact 1,5 ms При изключване на захранването guaranteed between NC and NO contact
Монтажна подпора	Пластина DIN шина
