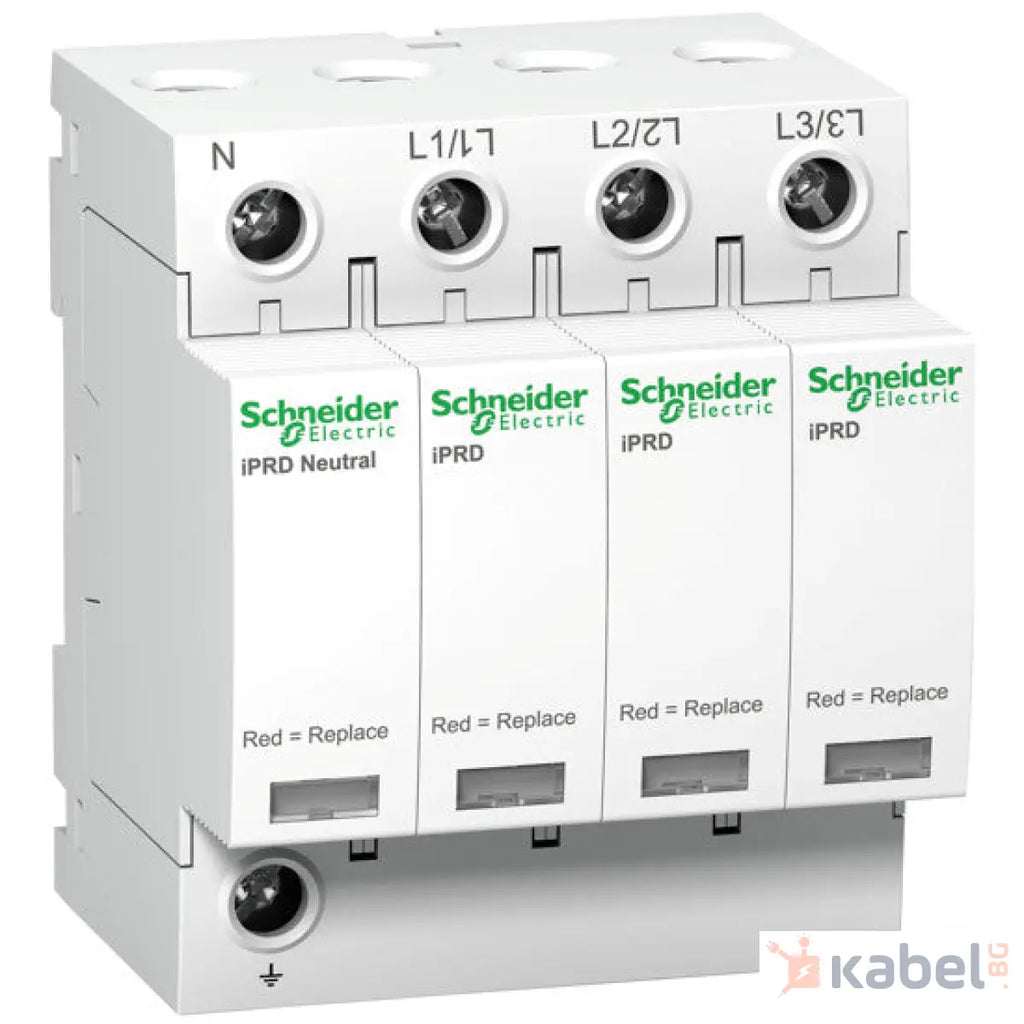

Катоден отводител - 3P + N - 350V - с дистанционна комуникация
Основни
range of product
Acti 9
Наименование на продукта
Acti9 iPRD
Тип продукт или компонент
Surge arrester with pluggable cartridge
Съкратено наименование на устройството
iPRD20r
Приложение на устройството
Дистрибуция
Стандарти
EN 61643-11:2012 IEC 61643-11:2011
Продуктови сертификати
CE
Етикети за качество
NF KEMA-KEUR
Брой полюси
3P + N
Remote signalling
С
Композиция на сигнални контакти
1 SD (1 C/O)
Surge arrester type
Electrical distribution network
заземителна система
TT TN-S
Допълнителни устройства
Surge arrester class type
Тип 2
Surge arrester technology
MOV + GDT
[Ue] номинално работно напрежение
230/400 V AC (+/- 10 %) при 50/60 Hz
[In] nominal discharge current
Общ режим: 5 kA (L/PE) Общ режим: 5 kA (N/PE) Измерване на разлика: 5 kA (L/N)
[Imax] maximum discharge current
Общ режим: 20 kA L/PE Общ режим: 20 kA N/PE Измерване на разлика: 20 kA L/N
[Uc] maximum continuous operating voltage
Общ режим: 260 V N/PE Измерване на разлика: 350 V L/N
Maximum [Up] voltage protection level
Измерване на разлика <1,2 kV Тип 2 L/N Общ режим <1,4 kV Тип 2 N/PE
[Ut] временно свръхнапрежение
337 V L/N 5 s withstand 1200 V N/PE 200 ms safe failure mode 442 V L/PE 5 s withstand 1455 V L/PE 200 ms safe failure mode
Disconnector device type
Associated circuit breaker IC60N 20 A крива ° С - Icu 10 kA Associated circuit breaker iC60H 20 A крива ° С - Icu 15 kA Associated circuit breaker iC60L 20 A крива ° С - Icu 25 kA Associated circuit breaker NG125H 20 A крива ° С - Icu 36 kA Associated circuit breaker NG125L 20 A крива ° С - Icu 50 kA Associated fuse gG 40 A - Icu 15 kA Associated fuse gG 80 A - Icu 50 kA
сигнално напрежение на веригата
0.25 A 250 V AC 50/60 Hz
Монтажен режим
Скоба (DIN шина)
9 мм стъпки
8
Височина
85 mm
Широчина
72 mm
Дълбочина
69 mm
Нето тегло на продукта
450 g
Цвят
Бял (RAL 9003)
[Ipe] Ground residual current
0,003 mA 0,6 mA
Свързване - клеморед
Тип тунелни клеми (Отгоре или отдолу) 2,5…25 mm² твърд Тип тунелни клеми (Отгоре или отдолу) 4…16 mm² гъвкав Тип тунелни клеми (Отгоре или отдолу) 4…16 mm² с подвижна втулка
