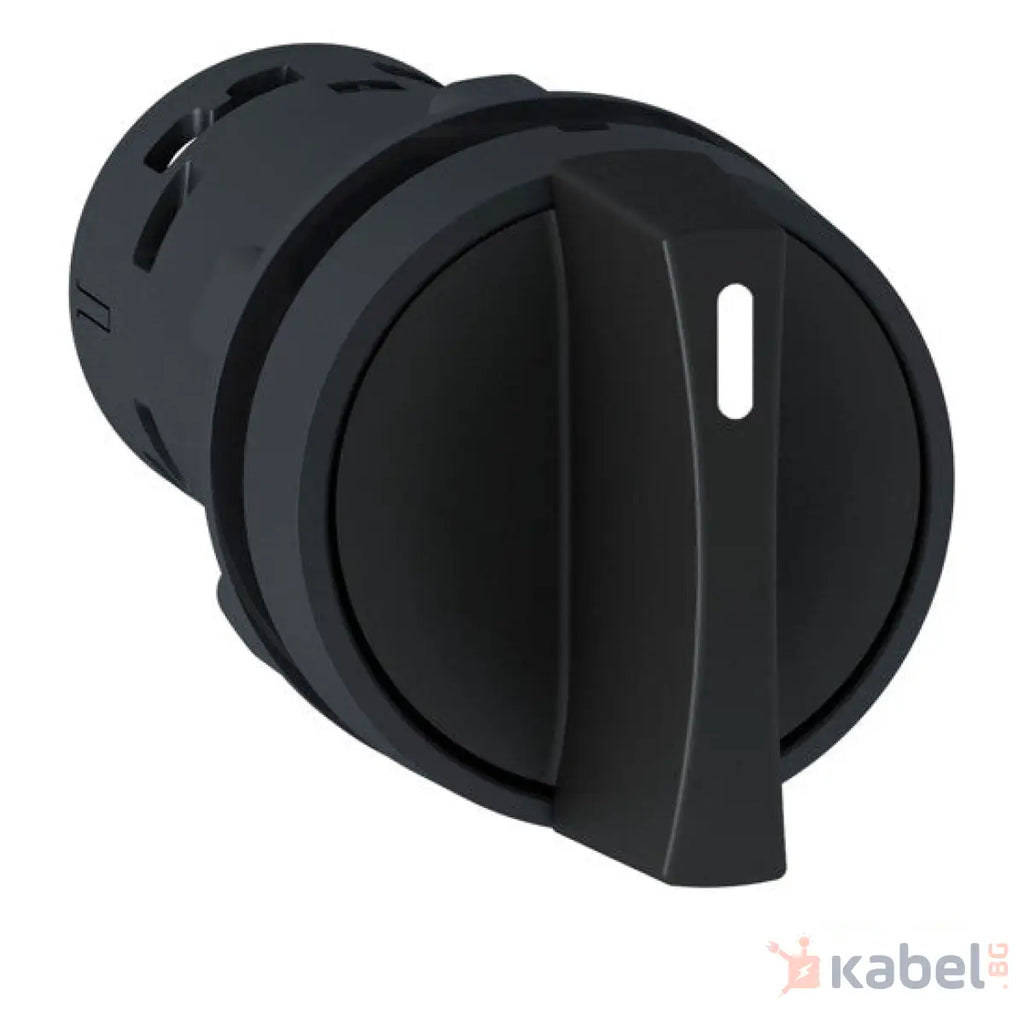

Превключвател - Ø 22 - черна - стандартна дръжка - 2 позиции - 1 NO
Този монолитен черен селекторен превключвател Harmony XB7 има 2 позиции и работи с механизъм за задържане и винтови клеми. Монтира се лесно в табло със стандартно разпробити отвори с диаметър 22 мм и се свързва към вашите вериги за управление чрез обикновени връзки с винтови скоби. Осигурява ефективен начин за подаване на множество различни входни сигнали на вашата машина. Устойчив е на удари, прах, вода и вибрации благодарение на степента си на защита IP65, което го прави идеален за работа в среда с тежки условия. Има двойно изолирана пластмасова рамка. Широкият диапазон от работни температури от -25°C до 7 °C позволява гъвкаво използване на продукта.
Основни
| Гама на продукта |
Harmony XB7 |
| Тип продукт или компонент |
Ключ |
| Съкратено наименование на устройството |
XB7 |
| Диаметър на монтаж |
22 mm |
| Минимилано доставно количество |
10 |
| Нето тегло на продукта |
0,026 kg |
| Степен на защита IP |
IP20 в съответствие с IEC 60529 (Изглед отзад)
IP65 в съответствие с IEC 60529 (преден панел) |
| Форма на сигнализираща глава |
Кръгла |
| Вид оператор |
Останете на място |
| Профил на оператора |
Черен Стандартна дръжка |
| Информация за позицията |
2 позиции 90° |
| Тип и състав на контактите |
1 NO |
| Вкл при положителен сигнал |
Без |
Допълнителни устройства
| CAD цялостна широчина |
29 mm |
| CAD цялостна височина |
29 mm |
| CAD цялостна дълбочина |
68,5 mm |
| Описание на клеморед ISO n°1 |
(13-14)NO |
| Монтиране на устройство |
Присъединителен отвор - диаметър: 22,5 mm 22.3 +0.4/0 в съответствие с IEC 60947-1 |
| С фиксиран център |
>= 30 x 40 mm (Спомагателен панел) метал - Дебелина: 1…6 mm
>= 30 x 40 mm (Спомагателен панел) пластмаса - Дебелина: 2…6 mm |
| Начин на монтаж |
Гайка: 2…2,4 N.m |
| Рсабота на контакта |
Бавно спиране |
| Механична издръжливост |
300000 cycles |
| Свързване - клеморед |
Самозатягащи се клеми, <= 2 x 1.5 mm² С кабелен накрайник съответстващ на IEC 60947-1
Самозатягащи се клеми, 1 x 0.34...2 x 2.5 mm² Без кабелен накрайник съответстващ на IEC 60947-1 |
| Затягащ момент |
0,8…1,2 N.m съответстващ на IEC 60947-1 |
| Вид глава на болт |
Кръст съвместим с JIS No 1
Кръст съвместим с Philips no 1
Кръст съвместим с pozidriv No 1
С наклон съвместим с Плосък Ø 4 mm
С наклон съвместим с Плосък Ø 5.5 mm |
| Защита от късо съединение |
4 A Патронни предпазители тип gG съответстващ на IEC 60947-5-1 |
| [Ue] Изолационно напрежение |
250 V Ниво на замърсяване 3) в съответствие с IEC 60947-1 |
| [Uimp] Устойчивост на импулсно напрежение |
4 kVв съответствие сIEC 60947-1 |
| Номинален работен ток |
0,1 A at 250 V, DC-13, R300 в съответствие с IEC 60947-5-1
0,22 A at 125 V, DC-13, R300 в съответствие с IEC 60947-5-1
0,3 A at 240 V, AC-14, D300 в съответствие с IEC 60947-5-1
0,6 A at 120 V, AC-14, D300 в съответствие с IEC 60947-5-1 |
| Електрическа устойчивост |
1000000 cycles, DC-13, 0,3 A at 24 V, работен обхват <216000 cyc/mn, коефициент на натоварване: 0,5 в съответствие с IEC 60947-5-1 appendix C
1000000 cycles, AC-15, 0,03 A at 230 V, работен обхват <216000 cyc/mn, коефициент на натоварване: 0,5 в съответствие с IEC 60947-5-1 appendix C
1000000 cycles, AC-15, 0,09 A at 240 V, работен обхват <108000 cyc/mn, коефициент на натоварване: 0,5 в съответствие с IEC 60947-5-1 appendix C |
| Електрическа устойчивост |
Λ < 10exp(-6) в 17 V и 5 mA съответстващ на IEC 60947-5-4 |
Продуктови спецификации
| вид контакт |
1NO |
| цвят |
ЧЕРЕН |
| задържане |
със задържане |
