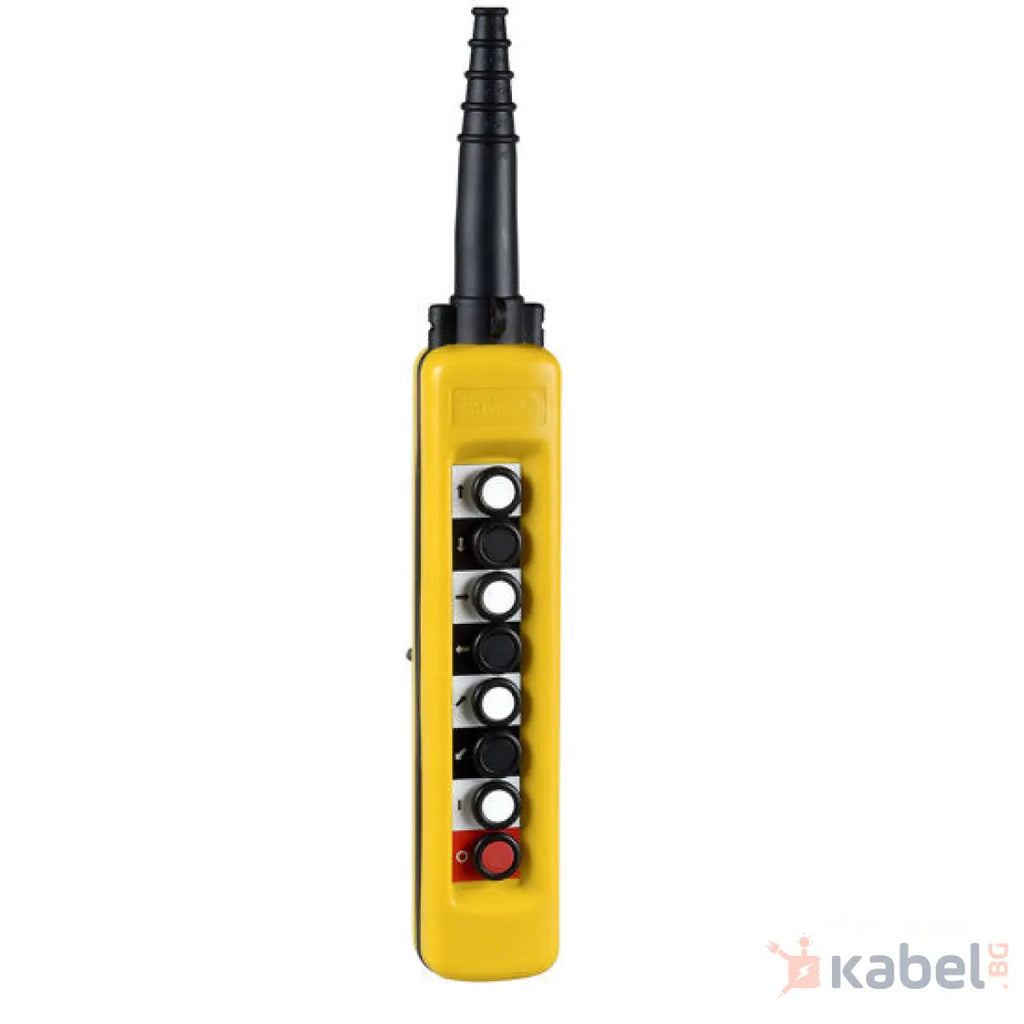

Висяща контролна станция, Harmony XAC, пластмаса, жълт, 8 пуш бутона с NO+NC
Основни
Гама на продукта
Harmony XAC
Тип продукт или компонент
Контролна станция
Съкратено наименование на устройството
XACA
Допълнителни устройства
Тип пулт за управление
Double insulated
Материал на таблото
Polypropylene
Тип на електрическата верига
Контролна верига
Тип табло
Complete ready for use
Приложение на пулт за управление
Control of single speed hoist motor
Control station composition
8 push-buttons
тип контролен бутон
First push-button 1 NC + 1 NO raise, slow Second push-button 1 NC + 1 NO lower, slow Fourth push-button 1 NC + 1 NO left, slow Third push-button 1 NC + 1 NO right, slow Fifth push-button 1 NC + 1 NO forward slow Sixth push-button 1 NC + 1 NO reverse, slow Eighth push-button 1 NC + 1 NO О Seventh push-button 1 NC + 1 NO I
Съвместимост на продуктите
ZB2BE102 + ZB2BE101 for each direction
Механично заключване
With mechanical interlocking between pairs
Цвят на пулт за управление
Жълт
Свързване - клеморед
Самозатягащи се клеми, 1 x 0.5...1 x 2.5 mm² Без кабелен накрайник Самозатягащи се клеми, 1 x 0.5...2 x 1.5 mm² С кабелен накрайник
Стандарти
IEC 60947-5-1 UL 508 CSA C22.2 No 14 IEC 60204-32
Продуктови сертификати
GOST CCC
Защитни мерки
TH
Температура на околния въздух при работа
-25…70 °C
температура на околната среда за съхранени
-40…70 °C
Устойчивост на вибрации
15 gn е= 10…500 Hz) съответстващ на IEC 60068-2-6
Устойчивост на удар
100 gn в съответствие с IEC 60068-2-27
Категория на защита
Клас II в съответствие с IEC 61140
Степен на защита IP
IP65 conforming to IEC 60529
Степен на защита IK
IK08 conforming to IEC 62262
Механична издръжливост
1000000 cycles
Кабелен вход
Rubber sleeve with stepped entry 8…26 mm
Обозначение на контактен блок
A600 AC-15, Ue = 240 V, Ie = 3 A в съответствие с IEC 60947-5-1 appendix A A600 AC-15, Ue = 600 V, Ie = 1,2 A в съответствие с IEC 60947-5-1 appendix A Q600 DC-13, Ue = 250 V, Ie = 0,27 A в съответствие с IEC 60947-5-1 appendix A Q600 DC-13, Ue = 600 V, Ie = 0,1 A в съответствие с IEC 60947-5-1 appendix A
Номинален стандартен термичен ток
10 A
[Ue] Изолационно напрежение
600 V 3)
[Uimp] Устойчивост на импулсно напрежение
6 kV в съответствие с IEC 60947-1
Рсабота на контакта
Бавно спиране
Максимално съпротивление между клемите
25 MOhm
Работен натиск
13 N Глава за бутон
Защита от късо съединение
10 A Предпазител от Карта gG
Номинална работна мощност в W
40 W DC-13 за 1000000 cycles 60 cyc/mn при 120 V 0,5 (индуктивен в съответствие с IEC 60947-5-1 appendix C 48 W DC-13 за 1000000 cycles 60 cyc/mn при 48 V 0,5 (индуктивен в съответствие с IEC 60947-5-1 appendix C 65 W DC-13 за 1000000 cycles 60 cyc/mn при 24 V 0,5 (индуктивен в съответствие с IEC 60947-5-1 appendix C
