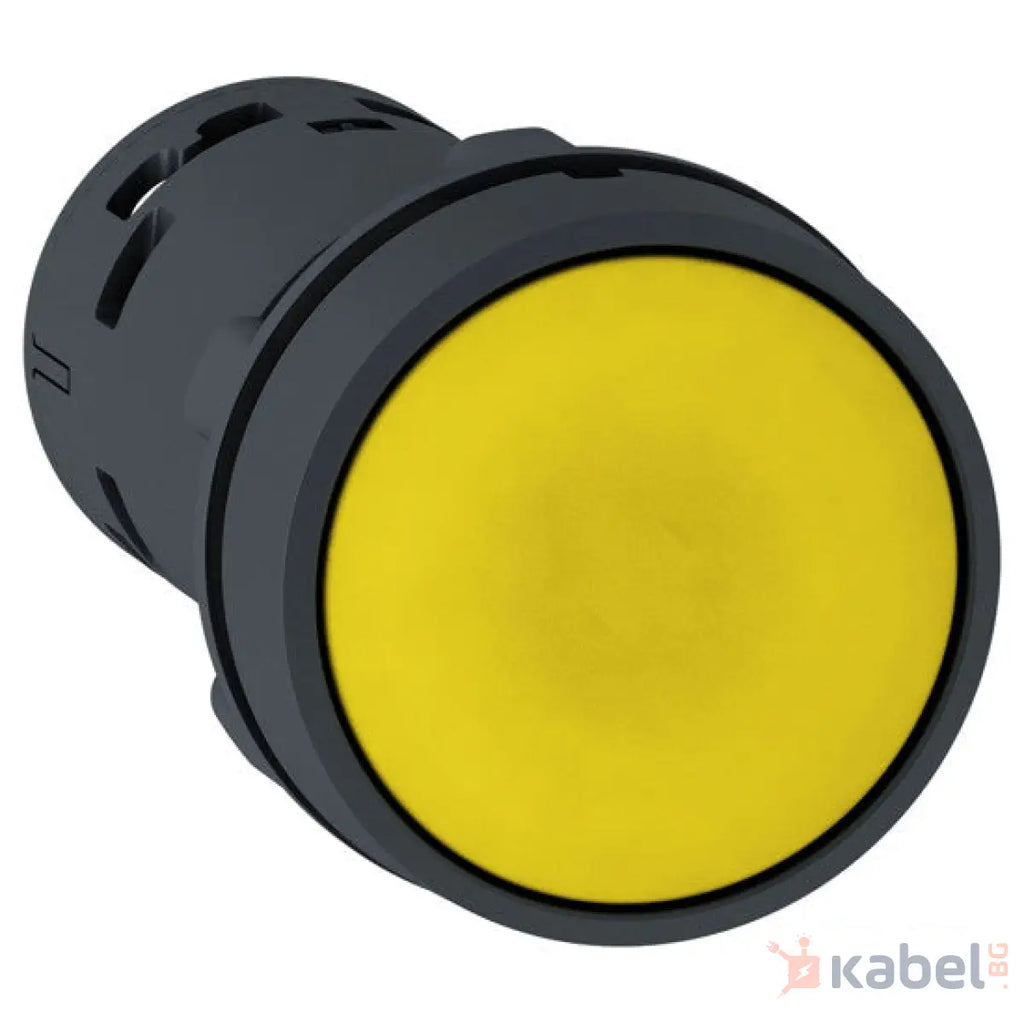

Бутон, Harmony XB7, кръгъл, жълт, равен, 22 мм, пружинно връщане, 1NO, без маркировка
Основни
Гама на продукта
Harmony XB7
Тип продукт или компонент
Бутон
Съкратено наименование на устройството
XB7
Диаметър на монтаж
22 mm
Минимилано доставно количество
10
Степен на защита IP
IP20 в съответствие с IEC 60529 (Изглед отзад) IP65 в съответствие с IEC 60529 (преден панел)
Форма на сигнализираща глава
Кръгла
Вид оператор
Пружинно връщане
Профил на оператора
Жълт вграден, Немаркиран
Тип и състав на контактите
1 NO
Свързване - клеморед
Самозатягащи се клеми, <= 2 x 1.5 mm² С кабелен накрайник съответстващ на IEC 60947-1 Самозатягащи се клеми, 1 x 0.34...2 x 2.5 mm² Без кабелен накрайник съответстващ на IEC 60947-1
Представяне на устройството
Monolithic product
Допълнителни устройства
CAD цялостна широчина
29 mm
CAD цялостна височина
29 mm
CAD цялостна дълбочина
51,5 mm
Описание на клеморед ISO n°1
(13-14)NO
Нето тегло на продукта
0,021 kg
Монтиране на устройство
Присъединителен отвор - диаметър: 22,5 mm 22.3 +0.4/0 в съответствие с IEC 60947-1
С фиксиран център
>= 30 x 40 mm (Спомагателен панел) метал - Дебелина: 1…6 mm >= 30 x 40 mm (Спомагателен панел) пластмаса - Дебелина: 2…6 mm
Начин на монтаж
С гайка под главата: 2…2,4 N.m
Рсабота на контакта
Бавно спиране
Вкл при положителен сигнал
С (само НЕ)
Механична издръжливост
1000000 cycles
Затягащ момент
0,8…1,2 N.m съответстващ на IEC 60947-1
Вид глава на болт
Кръст съвместим с JIS No 1 Кръст съвместим с Philips no 1 Кръст съвместим с pozidriv No 1 С наклон съвместим с Плосък Ø 4 mm С наклон съвместим с Плосък Ø 5.5 mm
Защита от късо съединение
4 A Патронни предпазители тип gG съответстващ на IEC 60947-5-1
[Ue] Изолационно напрежение
250 V Ниво на замърсяване 3) в съответствие с IEC 60947-1
[Uimp] Устойчивост на импулсно напрежение
4 kVв съответствие сIEC 60947-1
Номинален работен ток
0,1 A at 250 V, DC-13, R300 в съответствие с IEC 60947-5-1 0,22 A at 125 V, DC-13, R300 в съответствие с IEC 60947-5-1 0,3 A at 240 V, AC-14, D300 в съответствие с IEC 60947-5-1 0,6 A at 120 V, AC-14, D300 в съответствие с IEC 60947-5-1
Електрическа устойчивост
1000000 cycles, DC-13, 0,3 A at 24 V, работен обхват <216000 cyc/mn, коефициент на натоварване: 0,5 в съответствие с IEC 60947-5-1 appendix C 1000000 cycles, AC-15, 0,03 A at 230 V, работен обхват <216000 cyc/mn, коефициент на натоварване: 0,5 в съответствие с IEC 60947-5-1 appendix C 1000000 cycles, AC-15, 0,09 A at 240 V, работен обхват <108000 cyc/mn, коефициент на натоварване: 0,5 в съответствие с IEC 60947-5-1 appendix C
Електрическа устойчивост
Λ <= 10exp(-6) в 17 V, 5 mA съответстващ на IEC 60947-5-4
