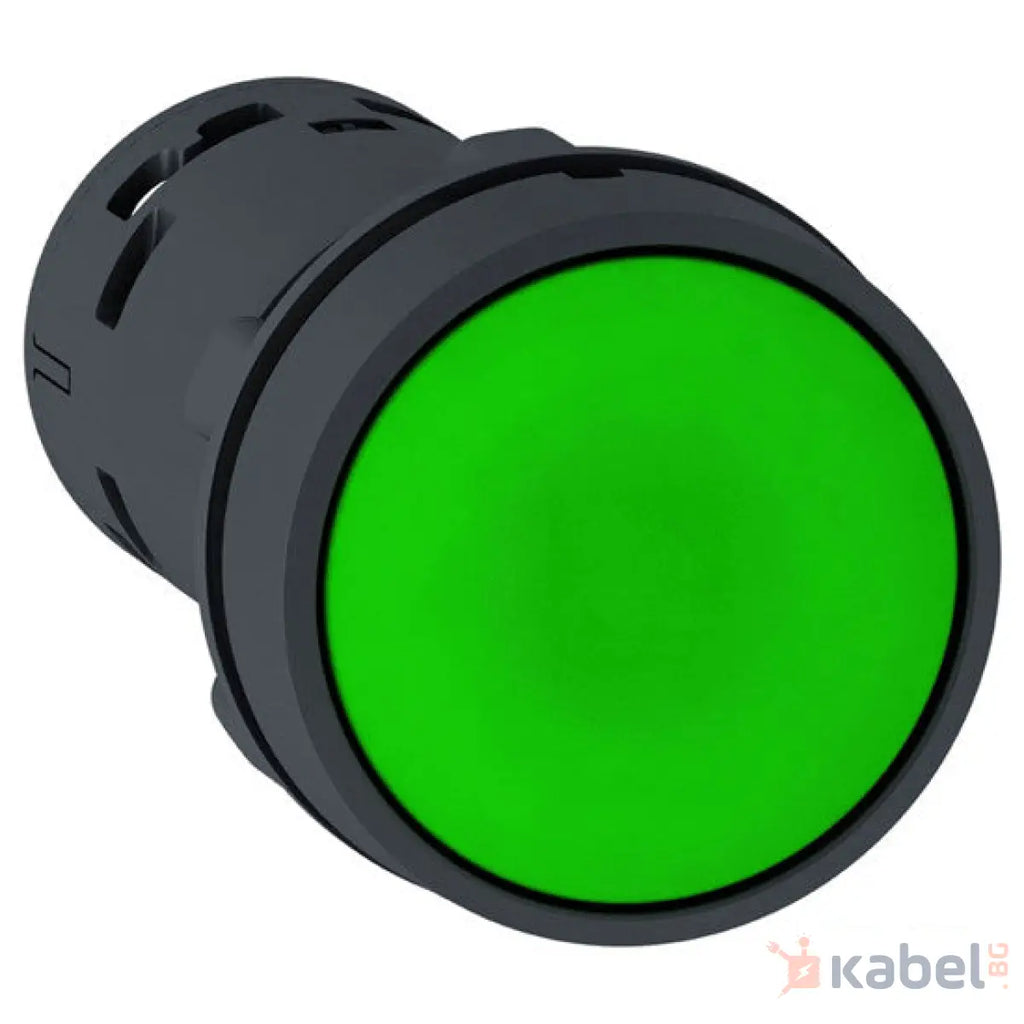

Harmony XB7, монолитен бутон, пластмаса, зелен, 22 мм, пружинно връщане, без маркировка, 1 NO
Основни
Гама на продукта
Harmony XB7
Тип продукт или компонент
Бутон
Съкратено наименование на устройството
XB7
Диаметър на монтаж
22 mm
Минимилано доставно количество
10
Степен на защита IP
IP20 в съответствие с IEC 60529 (Изглед отзад) IP65 в съответствие с IEC 60529 (преден панел)
Форма на сигнализираща глава
Кръгла
Вид оператор
Пружинно връщане
Профил на оператора
Зелен вграден, Немаркиран
Тип и състав на контактите
1 NO
Свързване - клеморед
Самозатягащи се клеми, <= 2 x 1.5 mm² С кабелен накрайник съответстващ на IEC 60947-1 Самозатягащи се клеми, 1 x 0.34...2 x 2.5 mm² Без кабелен накрайник съответстващ на IEC 60947-1
Представяне на устройството
Monolithic product
Допълнителни устройства
CAD цялостна широчина
29 mm
CAD цялостна височина
29 mm
CAD цялостна дълбочина
51,5 mm
Описание на клеморед ISO n°1
(13-14)NO
Нето тегло на продукта
0,021 kg
Монтиране на устройство
Присъединителен отвор - диаметър: 22,5 mm 22.3 +0.4/0 в съответствие с IEC 60947-1
С фиксиран център
>= 30 x 40 mm (Спомагателен панел) метал - Дебелина: 1…6 mm >= 30 x 40 mm (Спомагателен панел) пластмаса - Дебелина: 2…6 mm
Начин на монтаж
С гайка под главата: 2…2,4 N.m
Рсабота на контакта
Бавно спиране
Вкл при положителен сигнал
С (само НЕ)
Механична издръжливост
1000000 cycles
Затягащ момент
0,8…1,2 N.m съответстващ на IEC 60947-1
Вид глава на болт
Кръст съвместим с JIS No 1 Кръст съвместим с Philips no 1 Кръст съвместим с pozidriv No 1 С наклон съвместим с Плосък Ø 4 mm С наклон съвместим с Плосък Ø 5.5 mm
Защита от късо съединение
4 A Патронни предпазители тип gG съответстващ на IEC 60947-5-1
[Ue] Изолационно напрежение
250 V Ниво на замърсяване 3) в съответствие с IEC 60947-1
[Uimp] Устойчивост на импулсно напрежение
4 kVв съответствие сIEC 60947-1
Номинален работен ток
0,1 A at 250 V, DC-13, R300 в съответствие с IEC 60947-5-1 0,22 A at 125 V, DC-13, R300 в съответствие с IEC 60947-5-1 0,3 A at 240 V, AC-14, D300 в съответствие с IEC 60947-5-1 0,6 A at 120 V, AC-14, D300 в съответствие с IEC 60947-5-1
Електрическа устойчивост
1000000 cycles, DC-13, 0,3 A at 24 V, работен обхват <216000 cyc/mn, коефициент на натоварване: 0,5 в съответствие с IEC 60947-5-1 appendix C 1000000 cycles, AC-15, 0,03 A at 230 V, работен обхват <216000 cyc/mn, коефициент на натоварване: 0,5 в съответствие с IEC 60947-5-1 appendix C 1000000 cycles, AC-15, 0,09 A at 240 V, работен обхват <108000 cyc/mn, коефициент на натоварване: 0,5 в съответствие с IEC 60947-5-1 appendix C
Електрическа устойчивост
Λ <= 10exp(-6) в 17 V, 5 mA съответстващ на IEC 60947-5-4
