БУТОН СДВОЕН+СВЕТОДИОД XB4BW73731B5

Name: БУТОН СДВОЕН+СВЕТОДИОД XB4BW73731B5
Brand: Schneider Electric
SKU: AKAB06383L
Price: 47.33 BGN
Availability: InStock

Schneider ElectricКод:AKAB06383L

Дай отзив

Цена:

47.33 лв

Наличност:

Налично на склад

Брой:

Сподели този продукт:

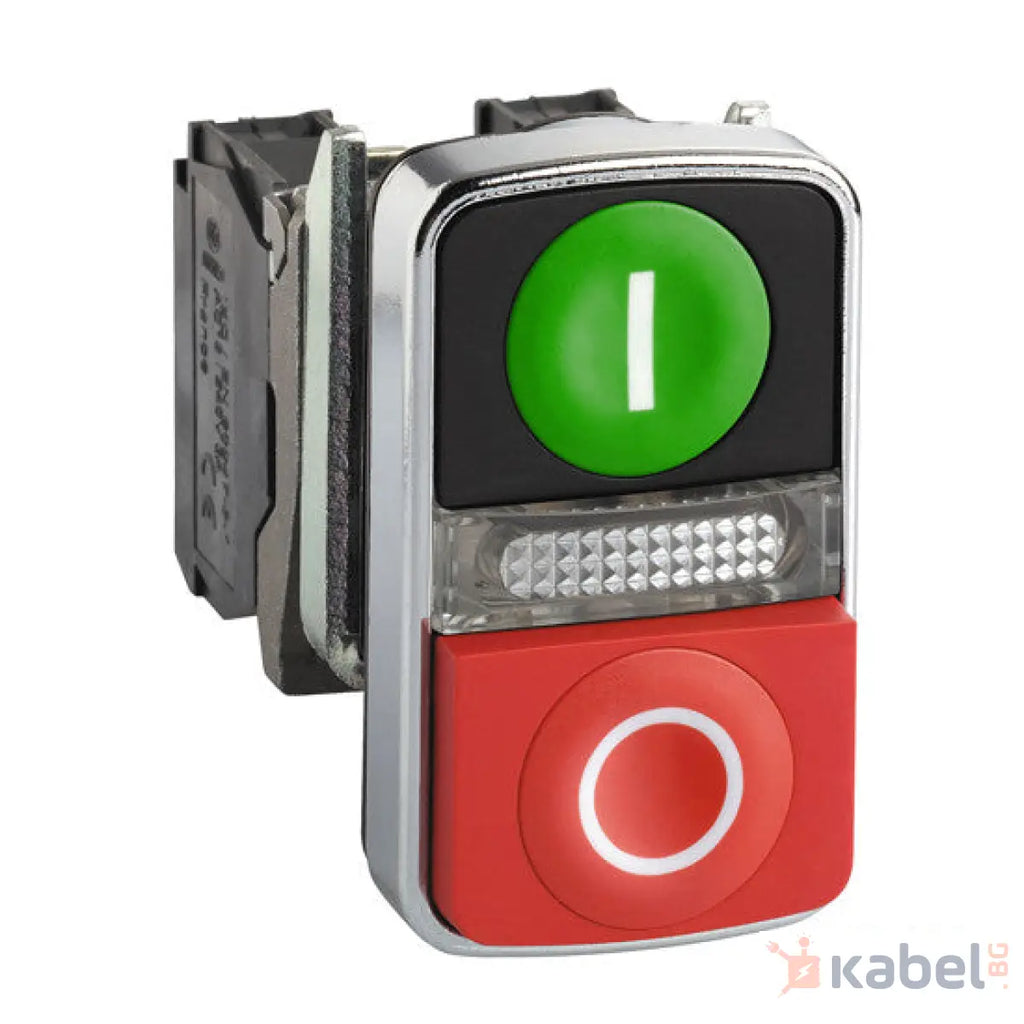

Harmony XB4, Светещ сдвоен бутон, метален, 22 мм, 1 равен, зелен с маркировка I + 1 сигнална лампа + 1 изпъкнал червен O, 1 NO + 1 NC

Този модулен бутон Harmony XB4 с две глави има 1 червен, 1 зелен бутон и 1 централна бяла сигнална лампа, работи с пружинен възвратен механизъм и се захранва с 24 V AC/DC. Има метална рамка. Маркиран е със символи „I“ и „O“. Този осветен бутон осигурява ергономичен и визуален интерфейс за управление на вашите машини. Монтира се лесно в табло със стандартно разпробити отвори с диаметър 22 мм и се свързва към веригите за управление чрез класически връзки с винтови скоби. Различава се ясно визуално от разстояние благодарение на яркото и издръжливо LED осветление. Устойчив е на удари, прах, вода и вибрации благодарение на степента си на защита IP66 / IP67 / IP69 / IP69K, което го прави идеален за работа в среда с тежки условия.

Основни
Гама на продукта	Harmony XB4
Тип продукт или компонент	Illuminated double-headed push-button
Съкратено наименование на устройството	XB4
Материал за основата	Хромиран метал
Тип глава	Стандарт
Диаметър на монтаж	22,5 mm
Цвят за маркиране	White marking when green, red or black caps Black marking when white caps
Източник на светлина	Защитен LED
Цвят на светлинния източник	Бял
Представяне на устройството	Цялостен продукт

Допълнителни устройства
Присъединителни материали	Zamak
Нето тегло на продукта	0,13 kg
Устойчивост на миене под високо налягане	7000000 Pa at 55 °C, разстояние: 0.1 m
Форма на сигнализираща глава	Rectangular
Вид оператор	Пружинно връщане
Профил на оператора	1 flush - 1 projecting push-buttons - 1 central pilot light
Описание	Зелен ''I'' - червен ''O''
Профил на оператора	Зелен вграден, I (бяло) Червен projecting, О (бяло)
Тип и състав на контактите	Широк+C81:C98+D80:D98
Рсабота на контакта	Бавно спиране
Продължително използване	Стандартни контакти
Вкл при положителен сигнал	С в съответствие с IEC 60947-5-1 appendix K
Работен цикъл	1,5 mm (NC changing electrical state) 2,6 mm (NO changing electrical state) 4,3 mm (Общо расцтояние)
Работен натиск	3,5 N NC changing electrical state 3,8 N NO changing electrical state
Механична издръжливост	1000000 cycles
Свързване - клеморед	Самозатягащи се клеми, <= 2 x 1.5 mm² С кабелен накрайник съответстващ на IEC 60947-1 Самозатягащи се клеми, >= 1 x 0.22 mm² Без кабелен накрайник съответстващ на IEC 60947-1
Затягащ момент	0,8…1,2 N.m съответстващ на IEC 60947-1
Вид глава на болт	Кръст съвместим с JIS No 1 Кръст съвместим с Philips no 1 Кръст съвместим с pozidriv No 1 С наклон съвместим с Плосък Ø 4 mm С наклон съвместим с Плосък Ø 5.5 mm
Материал на контактите	Сребърна сплав (Ag/Ni)
Защита от късо съединение	10 A Патронни предпазители тип gG съответстващ на IEC 60947-5-1
Номинален термичен ток	10 A съответстващ на IEC 60947-5-1
[Ue] Изолационно напрежение	600 V Ниво на замърсяване 3) в съответствие с IEC 60947-1
[Uimp] Устойчивост на импулсно напрежение	6 kVв съответствие сIEC 60947-1
Номинален работен ток	3 A at 240 V, AC-15, A600 в съответствие с IEC 60947-5-1 6 A at 120 V, AC-15, A600 в съответствие с IEC 60947-5-1 0,1 A at 600 V, DC-13, Q600 в съответствие с IEC 60947-5-1 0,27 A at 250 V, DC-13, Q600 в съответствие с IEC 60947-5-1 0,55 A at 125 V, DC-13, Q600 в съответствие с IEC 60947-5-1 1,2 A at 600 V, AC-15, A600 в съответствие с IEC 60947-5-1
Електрическа устойчивост	1000000 cycles, AC-15, 2 A at 230 V, работен обхват <3600 cyc/h, коефициент на натоварване: 0,5 в съответствие с IEC 60947-5-1 appendix C 1000000 cycles, AC-15, 3 A at 120 V, работен обхват <3600 cyc/h, коефициент на натоварване: 0,5 в съответствие с IEC 60947-5-1 appendix C 1000000 cycles, AC-15, 4 A at 24 V, работен обхват <3600 cyc/h, коефициент на натоварване: 0,5 в съответствие с IEC 60947-5-1 appendix C 1000000 cycles, DC-13, 0,2 A at 110 V, работен обхват <3600 cyc/h, коефициент на натоварване: 0,5 в съответствие с IEC 60947-5-1 appendix C 1000000 cycles, DC-13, 0,5 A at 24 V, работен обхват <3600 cyc/h, коефициент на натоварване: 0,5 в съответствие с IEC 60947-5-1 appendix C
Електрическа устойчивост	Λ < 10exp(-6) в 5 V и 1 mA В чиста околна среда съответстващ на IEC 60947-5-4 Λ < 10exp(-8) в 17 V и 5 mA В чиста околна среда съответстващ на IEC 60947-5-4
Тип сигнализация	Стабилно
Основа за крушка	Вграден LED
[Us] номинално захранващо напрежение	24 V AC/DC в 50/60 Hz
Лимит на захранващо напрежение	19,2…30 V DC 21,6…26,4 V AC
Консумация на ток	18 mA
Експлоатационен живот	100000 h При номинално напрежение и 25 °C
Издържливост на претоварване	1 kV съответстващ на IEC 61000-4-5
Код за съвместимост	XB4
