Описание
Приложение:
За пренос и разпределение на ел. енергия при неподвижно полагане в земя, тунели, канали, шахти, помещения, във вода и на открито.
- t раб. +70 °C;
- t к. с. +160 °C/5s;
- t полагане от -5 °С до +50 °С;
- t експлоатация от -30 °С до +50 °C; R доп. огъване:
- едножилни -15 Dk;
- многожилни -12 Dk
Допустима сила на теглене:
за Cu – 50 N/mm2 x общото сечение на ка- бела;
за Al – 30 N/mm2 x общото сечение на ка- бела
U изп. : АС 4 kV; 50 Hz; DC 12 kV
Неразпространение на горенето – клас В по VDE 0472 – 804 (IEC 332-1)
Маркировка на жилата по VDE 0293.
Конструкция |
||||
|
Марка |
бр. жила |
сечение mm2 |
напрежение |
стандарт |
|
NYY-O/J Аналог: CBTT-с БДС 16291 -85
|
1 |
1.5 ÷ 500 |
0.6/1 kV |
VDE 0276-603 (до 5 жила)
VDE 0276-627 (над 5 жила)
|
|
2 |
1.5 ÷ 95 |
|||
|
3, 4 |
1.5 ÷ 300 |
|||
|
3½ |
25+16 ÷ 300+150 |
|||
|
5 |
1.5 ÷ 95 |
|||
|
7,8,10,12,14,16,19 |
1.5 ÷ 4 |
|||
|
20,21,24, 25, 27,30,37 |
1.5; 2.5 |
|||
|

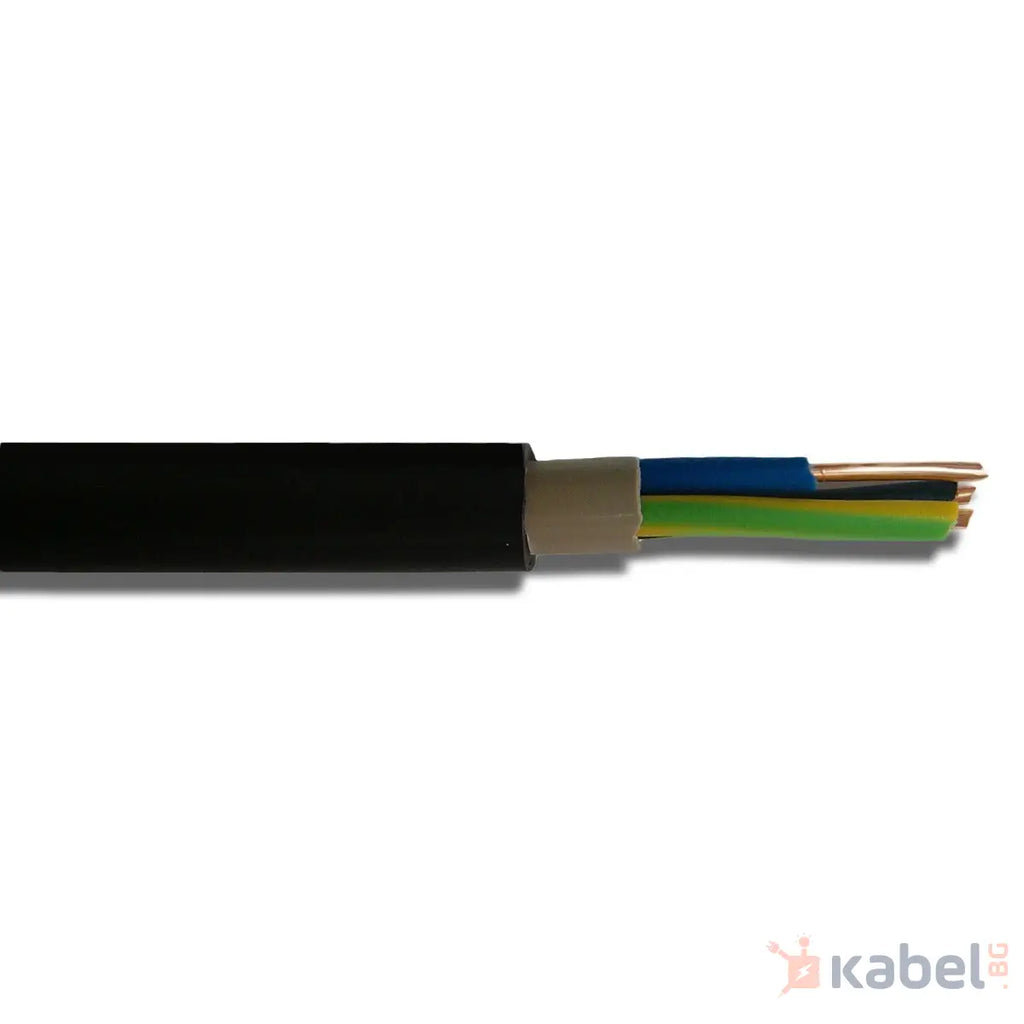

Плътни или усукани медни жила – клас 1 или 2.
Изолация на жилата от ПВХ. Запълващ компаунд Външна обвивка от ПВХ – черна. |
||||
|
|
NYY – J – с жълто/зелено жило; |
|||
|
|
NYY – O – без жълто/зелено жило. |
|
УСЛОВИЯ НА ПОЛАГАНЕ |
||||
|
|
|
|
|
|
|
В земя |
На открито |
При влага |
В тръби и тунели |
Мин.температура на полагане – 50С |
|
СВОЙСТВА
|
ХАРАКТЕРИСТИКИ |
||||
|
|
|
|
|
|
|
|
Устойчивост на UV лъчи |
|
Мин.радиус на огъване за едножилни 15Dk за многожилни 12Dk |
Стандарт DIN VDE 0276 част 603 и 0276 част 627 |
Изпитвателно напрежение 4 kV |
Работен температурен диапазон -300С до + 500С |
