КАБЕЛИ СИЛОВИ ЕДНОЖИЛНИ С ИЗОЛАЦИЯ ОТ ОМРЕЖЕН ПОЛИЕТИЛЕН (XLPE), С НАДЛЪЖНА ВОДОУСТОЙЧИВОСТ и Аl ЖИЛА, ЗА НОМИНАЛНО НАПРЕЖЕНИЕ U0/U-12/20 kV
БДС 2581-86 и доп.4
СЪОТВЕТСТВИЕ
A2XS(F)2Y IEC 60502-2
NA2XS(F)2Y DIN VDE 0276-620
ПРИЛОЖЕНИЕ
За пренос и разпределeние на ел. енергия в градски
и селищни ел. мрежи, подстанции, промишлени пред при-
ятия, разпределителни уредби, ел. централи и битови
кон суматори. Кабелите са с елементи, осигуряващи
надлъж на водоустойчивост в областта на екрана.
За неподвижен монтаж по трасета с неограничена
разлика в нивата, в закрити помещения, в кабелни кана –
ли, тунели и шахти, директно в земя (изкоп), във вода
и на открито.
За номинално напрежение Uo/U-12/20 kV с честота 50 Hz.
ОСНОВНИ ТЕХНИЧЕСКИ ХАРАКТЕРИСТИКИ
Максимално допустима работна температура на жилото
+ 90°С.
Допустима температура при претоварване + 130° С до
100 h/год.
Максимално допустима температура в режим на к.с. с
продължителност до 5 sес. + 250° C.
Монтаж при температура не по-ниска от -5° C.
Температура на експлоатация и съхранение от -30° С до
+50° С.
Максимално допустимо работно напрежение 24 kV.
Изпитвателно напрежение:
– 30 kV AC, 50 Hz, 5 min;
– 96 kV DC, 15 min;
Минимален радиус на огъване при монтаж 15 Dк.
Ниво на частични разряди при 2U0 – max 5 pC.
Максимално допустимо усилие на опън при полагане – N:
– 30 N/mm2 x S
където: S – сечение на жилото, mm2.
![САХЕк(вн)П 12-20kV САХЕк(вн)П 12-20kV](https://www.cablecommerce.bg/media/wysiwyg/_12-20kV.jpg)

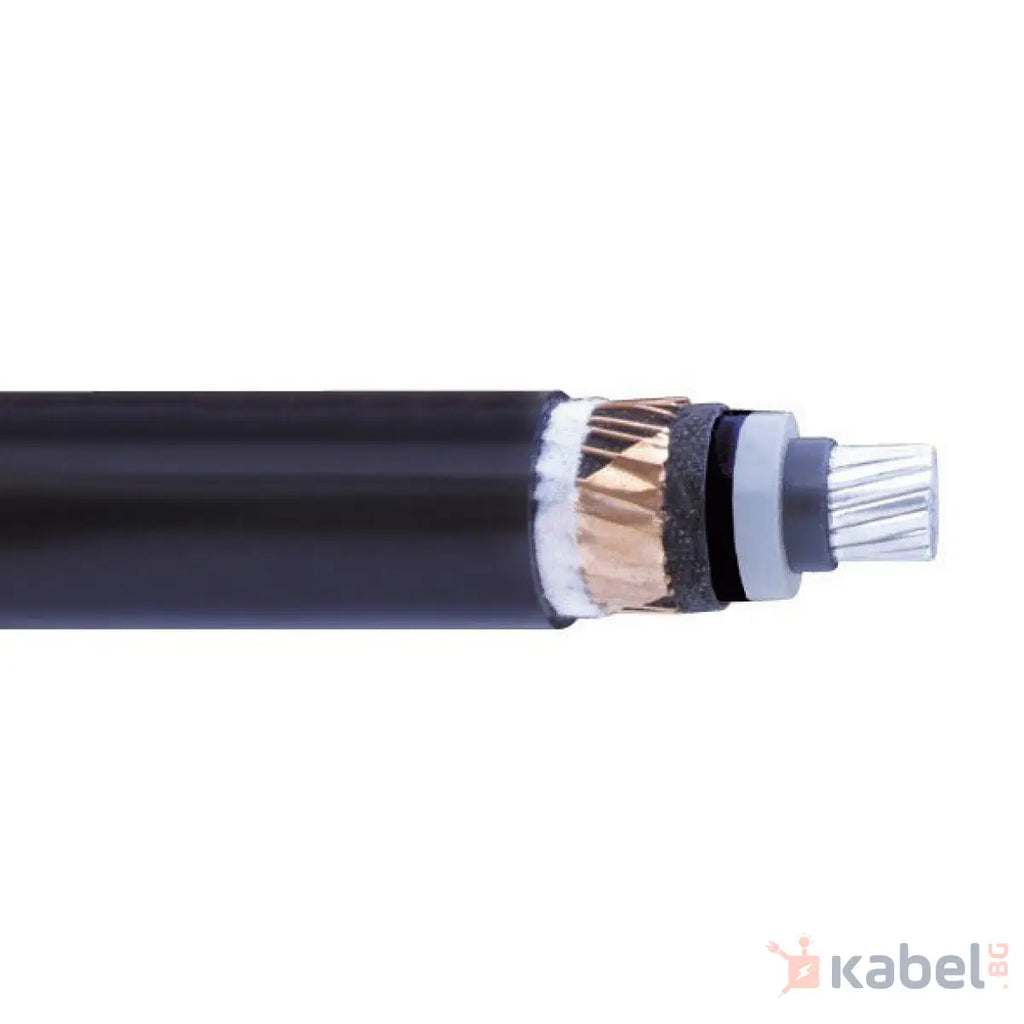

КОНСТРУКЦИЯ – СЪГЛАСНО БДС 2581-86 и доп.4
1. Токопроводимо Al кръгло многожично уплътнено
(ку) жило с клас на гъвкавост 2 по БДС 904-84
(IEC 60228).
2. Вътрешен екструдиран полупроводим слой от
XLPE компаунд.
3. Изолация от омрежен полиетиленов (XLPE)
компаунд.
4. Външен екструдиран полупроводим слой от XLPE
компаунд.
5. Водоблокиращ слой от полупроводими водо на бъб-
ващи ленти.
6. Екран от концентрично положени Cu жици и една
контактна спирала от Cu лента с дебелина
0,1 mm.
7. Водоблокиращ елемент от водонабъбваща непро-
водима лента или от водоабсорбиращ прах и
слой от пластмасова лента.
8. Обвивка от полиетилен (PE) тип MDPE – черна.
ОБОЗНАЧЕНИЕ:
С – силов кабел;
А – алуминиев проводник;
Х – изолация от омрежен полиетилен (XLPE);
Ek – екран от концентрични Cu телове;
(вн) – елементи за надлъжна водозащита;
П – обвивка от PЕ.
Методи за монтаж:
1. При полагане в земя:
– хоризонтално в една равнина със светло разстоя-
ние между фазите 70 mm, но не по-малко от Dk;
– В триъгълник (сноп от 3-фазна система).
2. При полагане във въздух:
– хоризонтално в една равнина със светло разсто-
яние между фазите ³ Dk;
– В триъгълник.
3. При няколко 3-фазни линии, положени в едно трасе
при триъгълно разположение, светлото разстояние
между линиите е ³ 2Dk.
4. При вертикално разположение се препоръчва светло
разстояние между кабелите на отделните 3-фазни
линии положени в триъгълник min 300 mm.
ЗАБЕЛЕЖКИ:
1. Активното ел. съпротивление на жилата при променлив ток (Ro), индуктивно-
то съпротивление (Xo) и индуктивността (L) са дадени при трилистно пола-
гане на кабелите.
2. Допустимото токово натоварване е определено по IEC 60287 при:
2.1. Кабели, положени във въздух:
– максимална температура на жилото + 90° С;
– температура на околната среда + 30° С.
2.2. Кабели положени в земя:
– максимална температура на жилото + 90° С;
– температура на околната среда + 20° С;
– дълбочина на полагане 0,7 m;
– топлинно съпротивление на почвата 1° К.m/W (средно влажна почва).
3. Допустимият ток при к.с. е при продължителност на к.с. 1 sec, начална темпе-
ратура на жилото 90° С и нагряване в края на к.с. до 250° С.
СПЕЦИАЛНИ ХАРАКТЕРИСТИКИ
Неразпространение на горенето по БДС IEC 332-1.
Устойчивост UV на лъчи.
Водоустойчив.
