Гама на продукта | Harmony XB4 |
---|---|

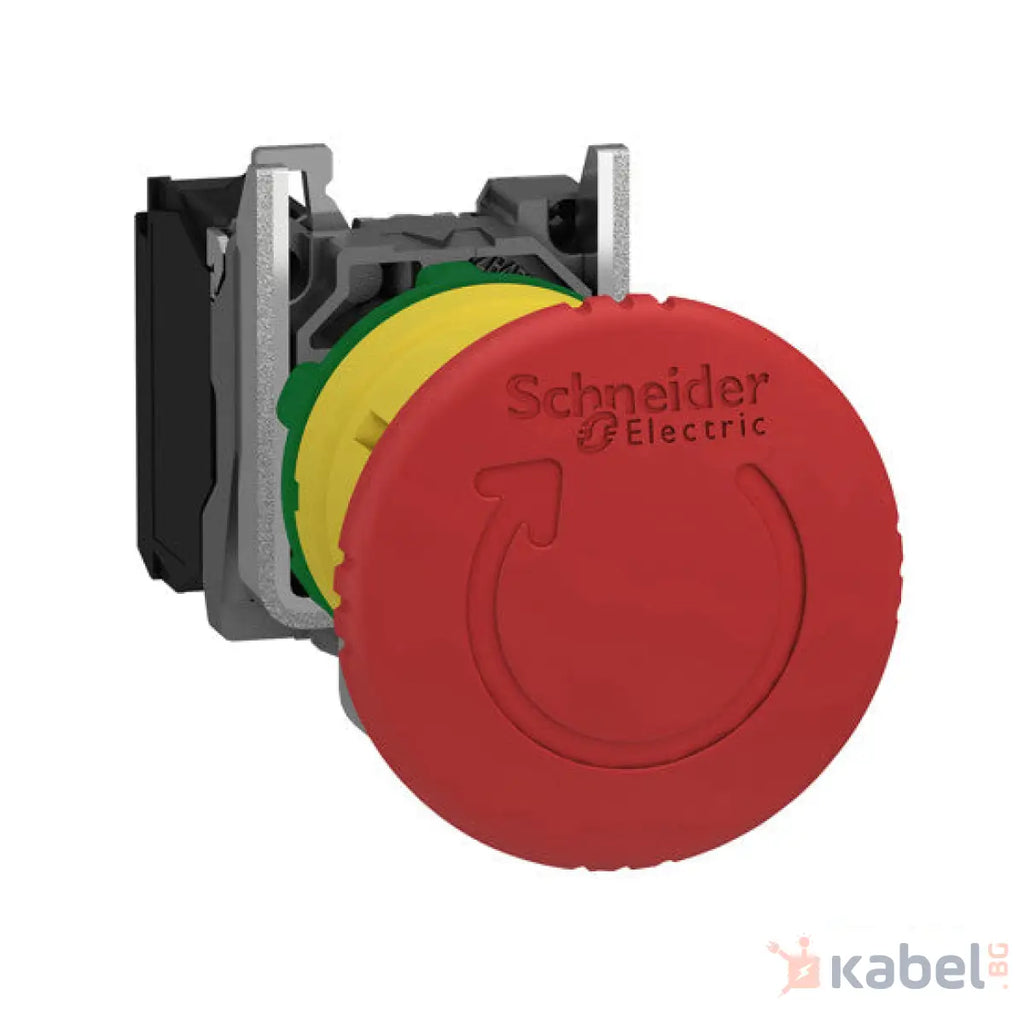

Тип продукт или компонент | Emergency switching off push-button Авариен стоп бутон |
Съкратено наименование на устройството | XB4 |
Материал за основата | Хромиран метал |
Присъединителни материали | Zamak |
Диаметър на монтаж | 22,5 mm |
Минимилано доставно количество | 1 |
Форма на сигнализираща глава | Кръгла |
Вид оператор | Trigger action and mechanical latching |
Тип глава | Стандарт |
Нулиране | Завърти за освобождаване |
Профил на оператора | Червен гъба Ø 40 мм, Немаркиран |
Рсабота на контакта | Бавно спиране |
Свързване - клеморед | Самозатягащи се клеми, <= 2 x 1.5 mm² С кабелен накрайник съответстващ на IEC 60947-1 Самозатягащи се клеми, >= 1 x 0.22 mm² Без кабелен накрайник съответстващ на IEC 60947-1 |
Височина | 47 mm |
---|---|
Широчина | 40 mm |
Дълбочина | 82 mm |
Описание на клеморед ISO n°1 | (21-22)NC |
Нето тегло на продукта | 0,118 kg |
Устойчивост на миене под високо налягане | 7000000 Pa at 55 °C, разстояние: 0.1 m |
Продължително използване | Стандартни контакти |
Вкл при положителен сигнал | С в съответствие с IEC 60947-5-1 appendix K |
Работен цикъл | 1,5 mm (NC changing electrical state) 4,3 mm (Общо расцтояние) |
Механична издръжливост | 300000 cycles |
Затягащ момент | 0,8…1,2 N.m съответстващ на IEC 60947-1 |
Вид глава на болт | Кръст съвместим с Philips no 1 Кръст съвместим с pozidriv No 1 С наклон съвместим с Плосък Ø 4 mm С наклон съвместим с Плосък Ø 5.5 mm |
Материал на контактите | Сребърна сплав (Ag/Ni) |
Защита от късо съединение | 10 A Патронни предпазители тип gG съответстващ на IEC 60947-5-1 |
Номинален термичен ток | 10 A съответстващ на IEC 60947-5-1 |
[Ue] Изолационно напрежение | 600 V Ниво на замърсяване 3) в съответствие с IEC 60947-1 |
[Uimp] Устойчивост на импулсно напрежение | 6 kVв съответствие сIEC 60947-1 |
Номинален работен ток | 3 A at 240 V, AC-15, A600 в съответствие с IEC 60947-5-1 6 A at 120 V, AC-15, A600 в съответствие с IEC 60947-5-1 0,1 A at 600 V, DC-13, Q600 в съответствие с IEC 60947-5-1 0,27 A at 250 V, DC-13, Q600 в съответствие с IEC 60947-5-1 0,55 A at 125 V, DC-13, Q600 в съответствие с IEC 60947-5-1 1,2 A at 600 V, AC-15, A600 в съответствие с IEC 60947-5-1 |
Електрическа устойчивост | 1000000 cycles, AC-15, 2 A at 230 V, работен обхват <3600 cyc/h, коефициент на натоварване: 0,5 в съответствие с IEC 60947-5-1 appendix C 1000000 cycles, AC-15, 3 A at 120 V, работен обхват <3600 cyc/h, коефициент на натоварване: 0,5 в съответствие с IEC 60947-5-1 appendix C 1000000 cycles, AC-15, 4 A at 24 V, работен обхват <3600 cyc/h, коефициент на натоварване: 0,5 в съответствие с IEC 60947-5-1 appendix C 1000000 cycles, DC-13, 0,2 A at 110 V, работен обхват <3600 cyc/h, коефициент на натоварване: 0,5 в съответствие с IEC 60947-5-1 appendix C 1000000 cycles, DC-13, 0,5 A at 24 V, работен обхват <3600 cyc/h, коефициент на натоварване: 0,5 в съответствие с IEC 60947-5-1 appendix C |
Електрическа устойчивост | Λ < 10exp(-6) в 5 V и 1 mA В чиста околна среда съответстващ на IEC 60947-5-4 Λ < 10exp(-8) в 17 V и 5 mA В чиста околна среда съответстващ на IEC 60947-5-4 |
Представяне на устройството | Цялостен продукт |
